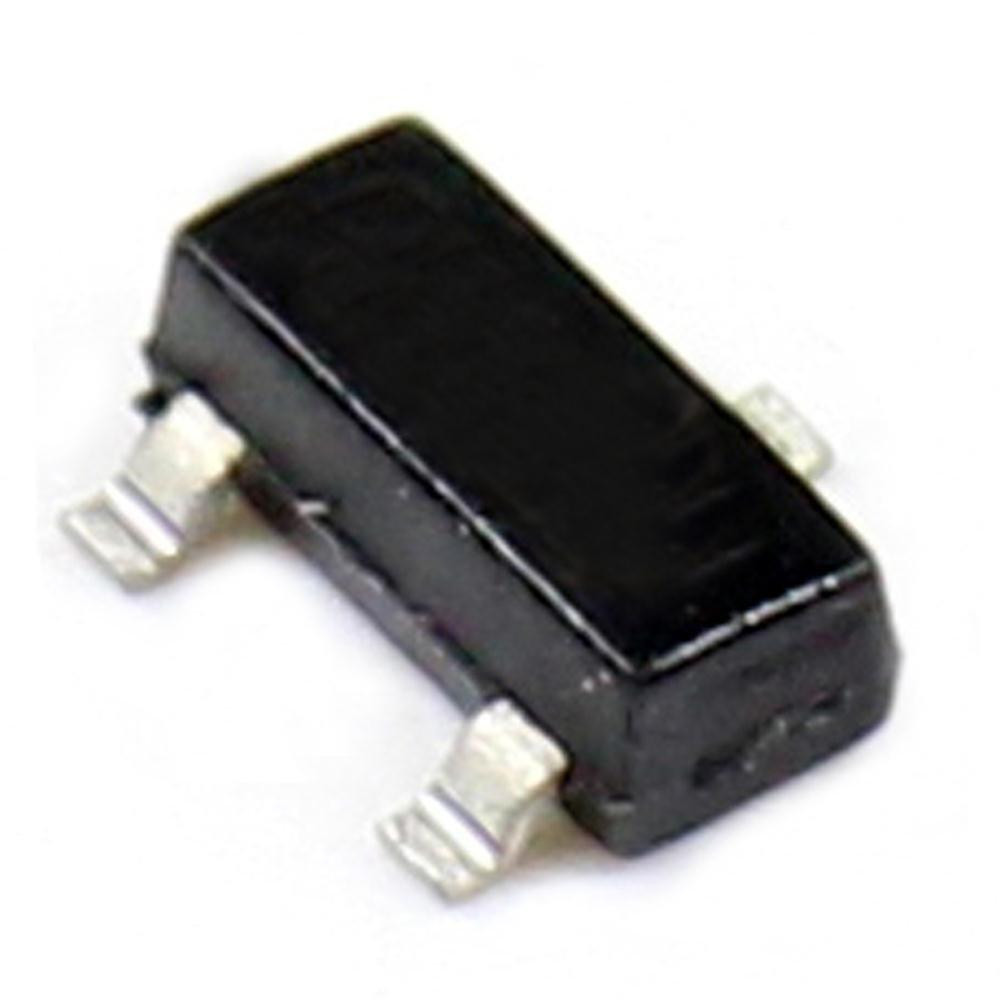

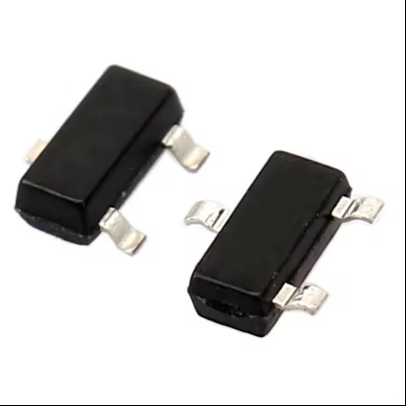

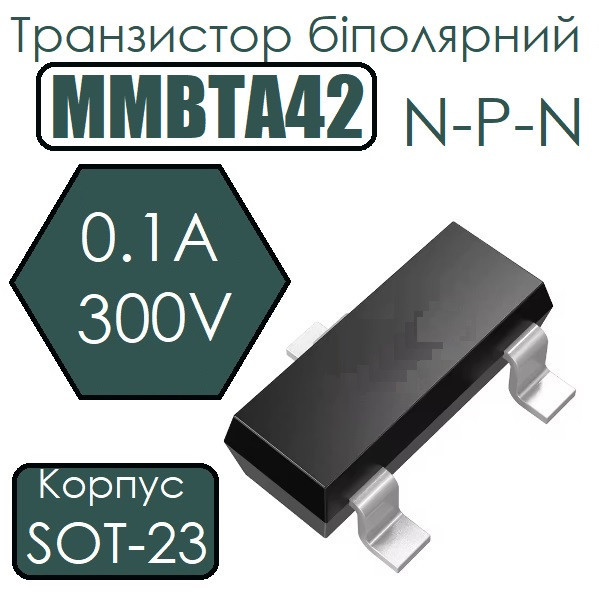

Транзистор біполярний MMBTA42 0.1A 300V NPN SOT-23

Опис

Транзистор біполярний MMBTA42 0.1A 300V NPN SOT-23

Транзистор MMBTA42 - це біполярний NPN транзистор з високою максимальною напругою колектор-емітер (Vce) до 300 В і струмом колектора (Ic) до 0.1 А. Завдяки своїм характеристикам і компактному корпусу SOT-23, цей транзистор є відмінним вибором для застосування у високовольтних схемах та пристроях, де потрібна надійна комутація і підсилення сигналу. Він широко використовується в аналогових схемах, підсилювачах і як загальний елемент в схемах управління і комутації.

Особливості:

• Тип транзистора: NPN біполярний, що забезпечує стабільне підсилення сигналу та ефективну комутацію.
• Максимальна напруга колектор-емітер (Vce): 300 В, дозволяє використовувати транзистор у схемах з високою напругою.
• Максимальний струм колектора (Ic): 0.1 А, підходить для малих і середніх струмів.
• Корпус: SOT-23, компактний і зручний для монтажу в друковані плати, що робить його ідеальним для застосування в компактних пристроях.

• Коефіцієнт підсилення (hFE): 30-240, забезпечує достатнє підсилення для більшості застосувань.
• Низький опір в увімкненому стані: Забезпечує високу ефективність роботи при перемиканні.
• Низький струм бази: Висока чутливість до вхідного сигналу.

Застосування:

1. Аналогові підсилювачі: Використовується в схемах підсилення сигналів у радіочастотних і аудіопідсилювачах.
2. Комутуючі схеми: Ідеальний для використання в комутаційних пристроях, таких як реле і перемикачі.
3. Схеми живлення: Використовується у стабілізаторах напруги та джерелах живлення.
4. Захист від перенапруг: Використовується в захисних схемах для захисту від короткого замикання і перенапруги.
5. Цифрові схеми: Використовується у цифрових схемах для підсилення і комутації сигналів.

Технічні характеристики:

• Корпус: SOT23
• Структура: NPN
• Схема з'єднання: Одиночний
• Макс. напруга колектор-база: 300 V
• Макс. напруга колектор-емітер: 300 V
• Макс. напруга емітер-база: 6 V
• Макс. постійний струм колектора: 0.1 А
• Потужність розсіювання: 0.25 Вт.
• Гранична частота (Ft): 50 МГц
• Коефіцієнт передачі струму (діапазон): min 25
• Спосіб монтажу: SMD монтаж

Транзистор MMBTA42 - це надійний і універсальний компонент для багатьох електронних застосувань. Завдяки високому рейтингу напруги і струму, компактному розміру і високій ефективності комутації, цей транзистор підходить для широкого спектру пристроїв і систем. Незалежно від того, чи використовується він у підсилювачах, комутуючих схемах чи захисних пристроях, MMBTA42 забезпечує стабільну і надійну роботу в будь-яких умовах експлуатації.
