ШІМ контролер, регулятор потужності двигуна ZK-MG 5-30V 5A

Ціна за 1 шт.

220.00 грн

В
                                                                    наявності 7
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (7 шт).

Оптом і в роздріб

Оптові ціни

201.60 грн./шт.

при замовленні від 3 шт.

Способи оплати Умови повернення Графік роботи

Опис

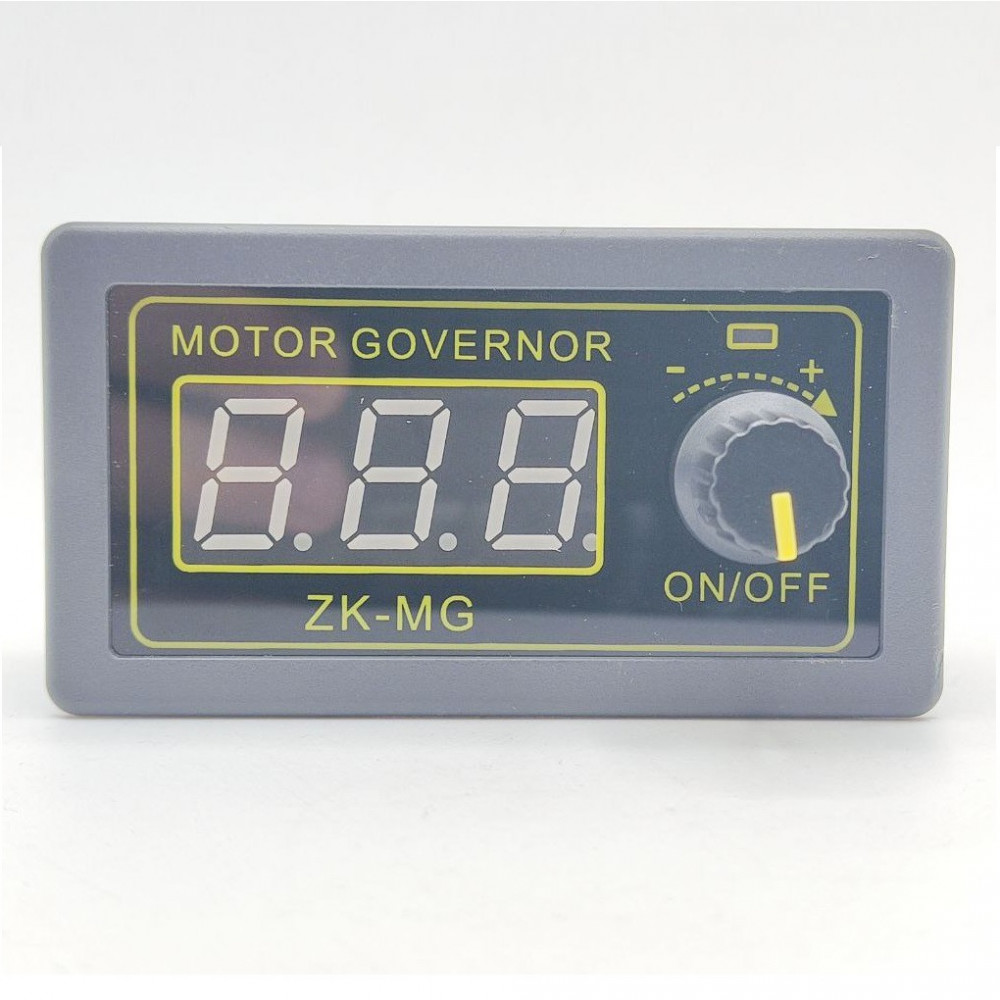

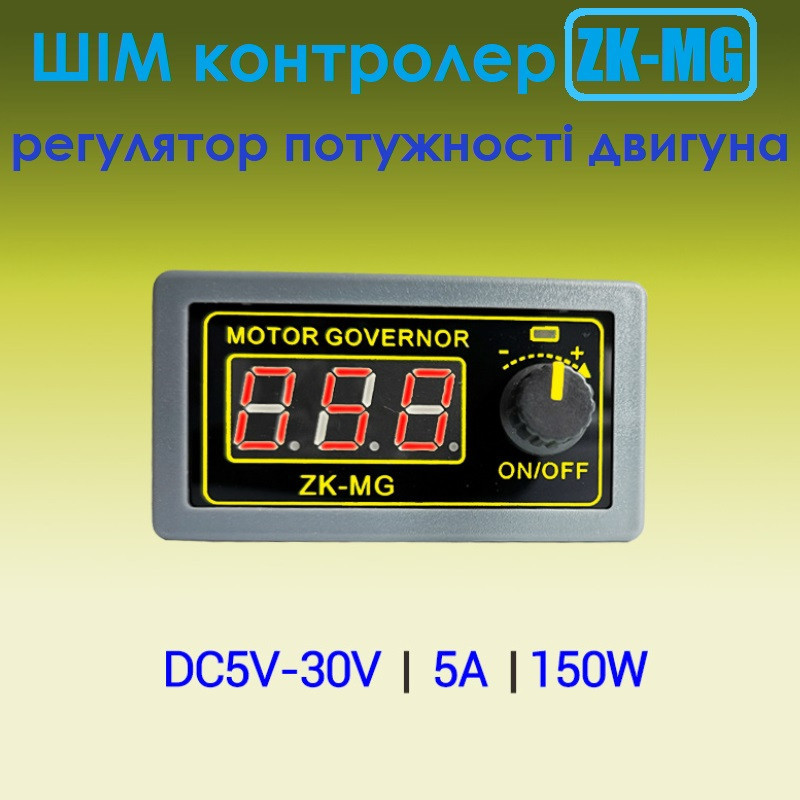

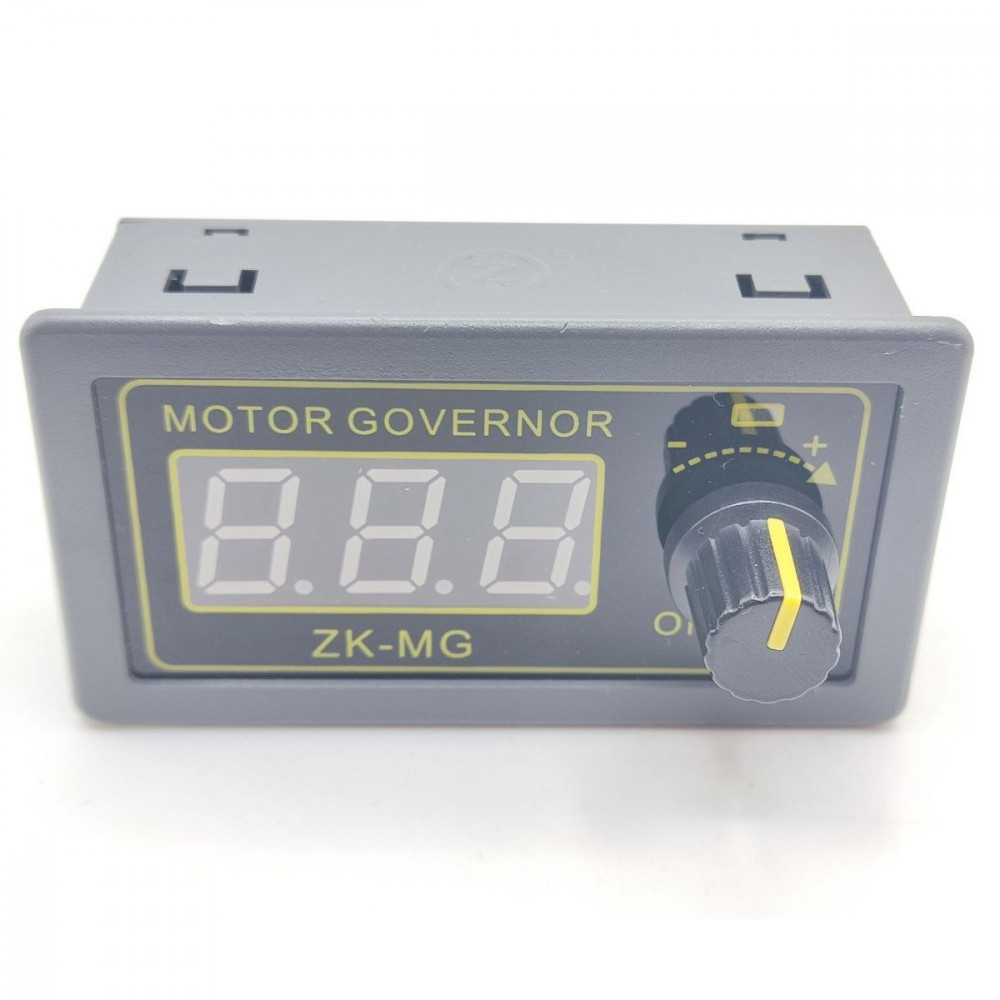

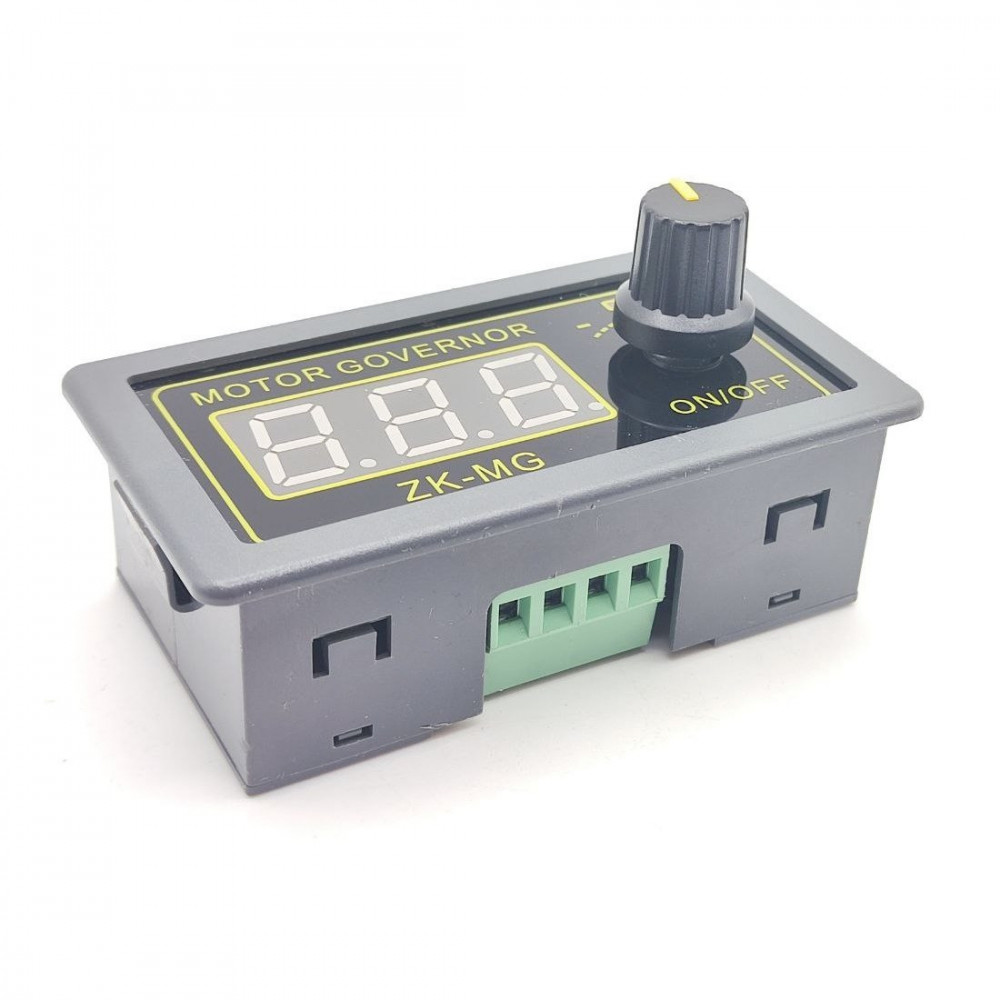

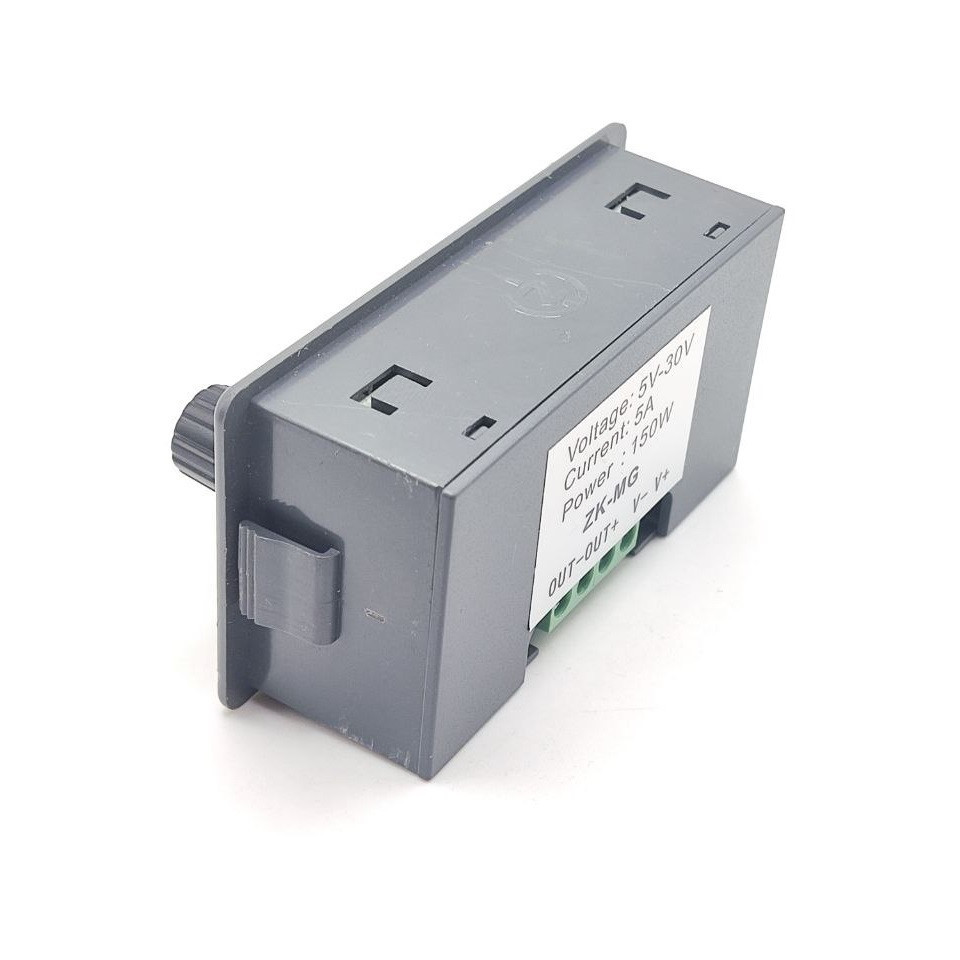

ШІМ контролер, регулятор потужності двигуна ZK-MG 5-30V 5A

Цей ШІМ контролер призначений для точного та зручного регулювання швидкості двигунів постійного струму. Завдяки наявності цифрового енкодера, функції плавного старту, можливості зовнішнього керування і широкого діапазону частот він ідеально підходить для побутових і промислових застосувань, де важлива стабільність і гнучкість керування.

Особливості:
🔹 Цифрове керування з допомогою енкодера – забезпечує високу точність і кращу стабільність порівняно з потенціометрами.
🔹 Функція плавного старту – дозволяє уникнути пускового струмового удару, що захищає двигун і збільшує термін його служби.
🔹 Гнучке налаштування параметрів – можна встановити робочу частоту (1–99 кГц), верхню і нижню межу ШІМ, робочий цикл.
🔹 Наявність кнопки старт/стоп – для зручного локального або зовнішнього керування.
🔹 Запам'ятовування налаштувань – всі параметри зберігаються після вимкнення живлення.
🔹 Захист від зворотного підключення живлення – захищає модуль від неправильного підключення.
🔹 Компактний корпус формату 76,5х39,3 – зручний для монтажу в готові рішення.

Переваги:
✔ Висока потужність – до 150 Вт.
✔ Вбудований захист і збереження налаштувань.
✔ Просте підключення і керування.
✔ Підходить для більшості двигунів постійного струму.
✔ Надійна конструкція та якісні матеріали.

Застосування:
✅ Керування вентиляторами постійного струму.
✅ Регулювання швидкості в насосах.
✅ Установки DIY, моделі та лабораторні експерименти.
✅ Освітлення або інші навантаження з підтримкою ШІМ.

Інструкція з використання:

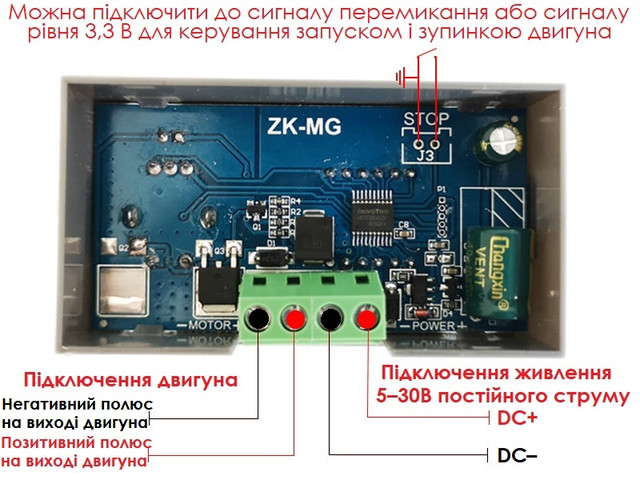

📍 Інструкція з електропідключення:

📍 Керування ручкою цифрового енкодера:

🔸 В основному інтерфейсі (відображається робочий цикл):
1️⃣ Коротке натискання – увімкнення/вимкнення двигуна.
2️⃣ Довге натискання – перехід до інтерфейсу налаштувань.
3️⃣ Обертання проти годинникової стрілки – зменшення робочого циклу.
4️⃣ Обертання за годинниковою стрілкою – збільшення робочого циклу.

🔸 В інтерфейсі налаштувань:
1️⃣ Коротке натискання – перемикання між параметрами: нижня межа ШІМ (LXX), верхня межа ШІМ (HXX), частота (FXX).
2️⃣ Довге натискання – вихід із налаштувань.
3️⃣ Обертання проти годинникової стрілки – зменшення значення параметра.
4️⃣ Обертання за годинниковою стрілкою – збільшення значення параметра.

📍 Задній порт STOP:
До цього порту можна підключити зовнішню кнопку або подати рівень 3.3В. Зміна стану на низький рівень або замикання кнопки – перемикає стан старт/стоп двигуна.

Технічні характеристики:

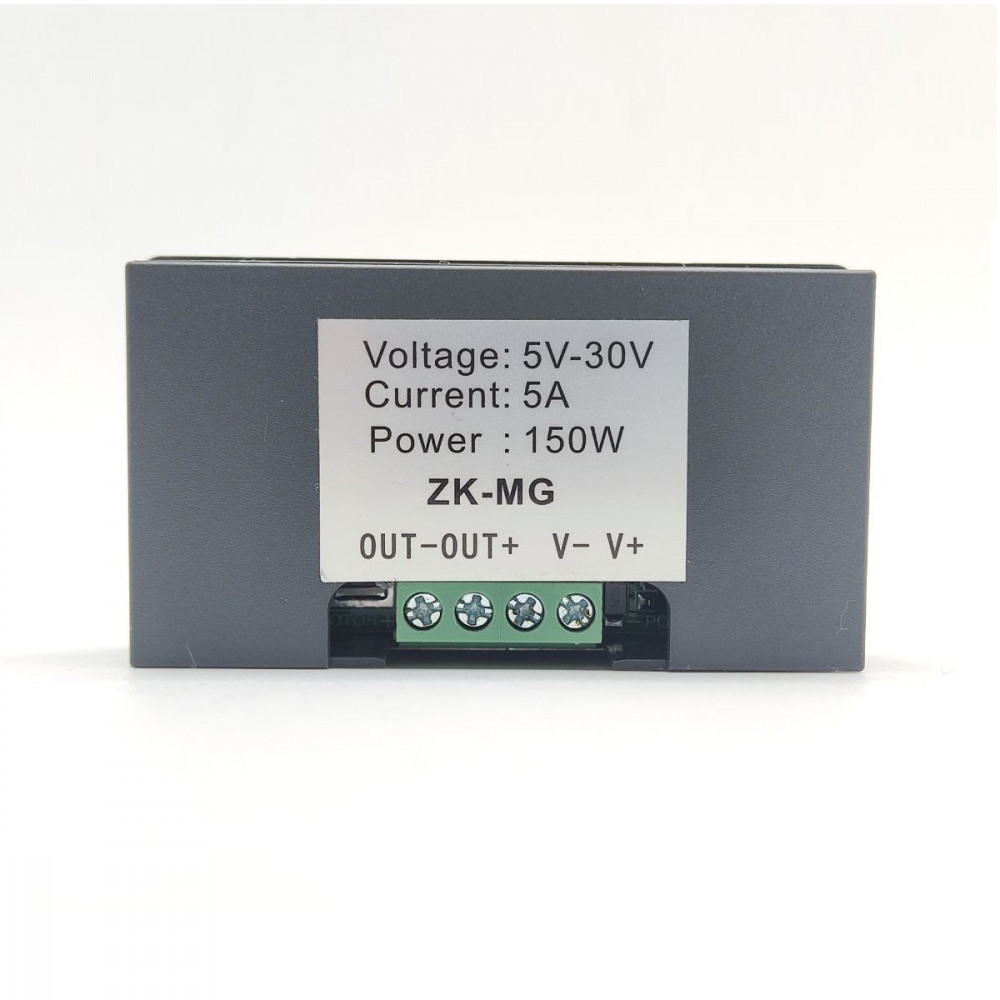

⚙️ Робоча напруга: DC 5V–30V
⚙️ Захист від зворотного підключення живлення: є
⚙️ Номінальний струм: 5А
⚙️ Максимальний струм: 15А
⚙️ Максимальна потужність: 150 Вт
⚙️ Робоча частота: 1–99 кГц (крок 1 кГц), типова частота: 20 кГц
⚙️ Робочий цикл: 0–100% (крок 1%)

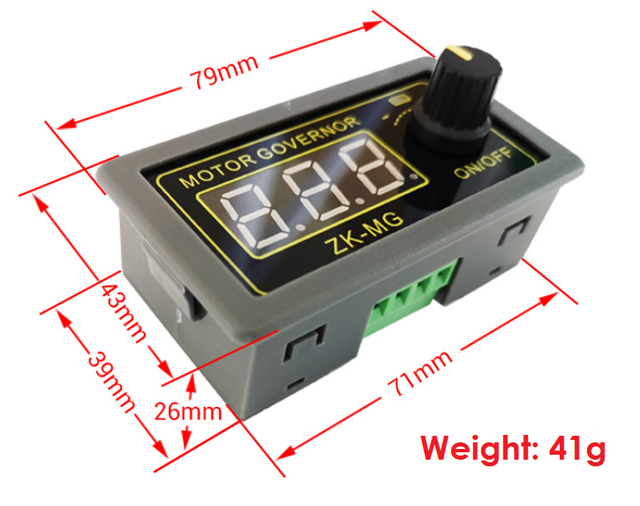

⚙️ Розмір: 79×43×26 мм
⚙️ Вага: 41 г

Комплектація:
📦 ШІМ контролер ZK-MG
📦 Упаковка (коробка)

Цей контролер поєднує функціональність і зручність у використанні, що робить його відмінним вибором для точного керування двигунами постійного струму в будь-яких умовах.
