Код: 16881

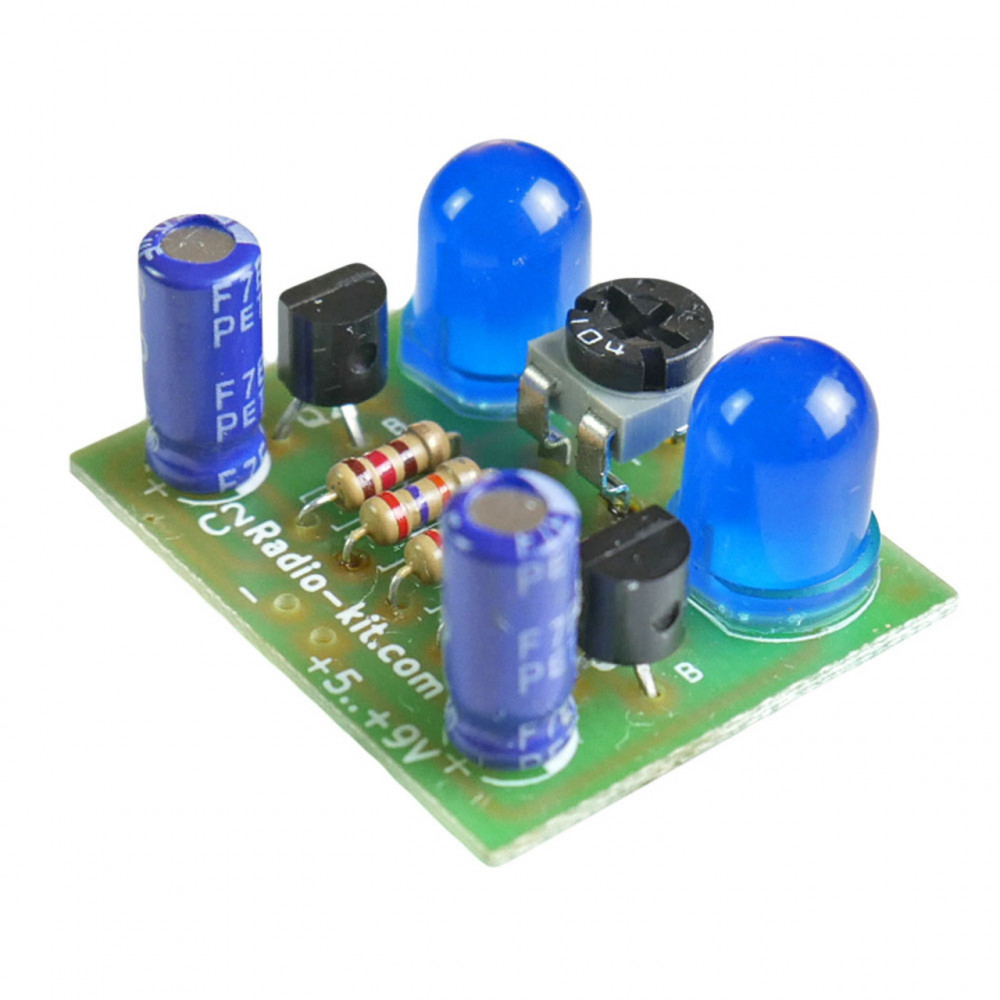

Радіоконструктор Світловий ефект мультивібратор-блималка, 2 синіх світлодіода К122В

Ціна за 1 шт.

42.00 грн

В
                                                                    наявності 11
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (11 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

У начинающих радиолюбителей особым интересом пользуются устройства, имеющие простую электрическую схему, содержащую небольшое количество деталей, обладают простотой сборки и как правило отсутствием наладки. Простая мигалка состоящая из двух светодиодов и двух транзисторов, не вызовет затруднений при сборке, и является отличным, наглядным пособием для радиолюбителя изучающего основы электроники.

Принципиальная схема мигалки показана на рисунке 1, представляет собойсимметричный мультивибратор. Рассмотрим принцип работы данной схемы подробнее.Пусть транзистор Q1 открыт и светодиод D1 светится, а Q2 закрыт и D2 погас. Леваяобкладка конденсатора С1 подключена к общему проводу питания, он начинает заряжатьсядо напряжения питания через резисторы R2 и R3, с постоянной времени R2R3C1. Но кактолько напряжение на конденсаторе достигает +0,6В, транзистор Q2 откроется и светодиодD2 зажжется, напряжение на левой обкладке С2 поменяется с +0,6В до -Uпитания, чтоприведет к закрытию транзистора Q1, светодиод D2 погаснет. Конденсатор С2 заряжаетсячерез резистор R4 и процесс повторяется.Симметричным мультивибратор называется потому, что длительность импульса равнадлительности паузы. В этом случае R1=R5, R2=R4, C1= C3. Частоту переключения можнорассчитать по формуле: f=0,721/(R2+R3)⋅C2, где величина R2 и R3 в омах, а C2 в фарадах.
