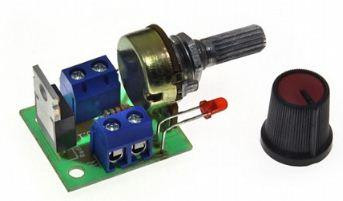

Радіоконструктор Регулятор потужності АС 220V 1kW 2 клемника К216.1

Опис

Регулятор мощности AC 220V 1kW 2 клеммника

Область применения

Регуляторы мощности серии 216 можно применить в регулировании освещения лампами накаливания,температуры нагрева паяльника, бесступенчато регулировать обогрев, управляя тэном, менять скоростьвращения электродвигателей с фазным ротором.

• Рабочее напряжение: 160...300 В
• Максимальная мощность нагрузки, Вт: 1000
• Диапазон регулировки мощности: 10-90 %
• Ток нагрузки: до 5 А
• Габаритные размеры платы, мм: 25х30

Радиоконструктор K216.1 состоит из симистора и времязадающей цепочки. Принцип регулировки мощности заключается в изменения продолжительности времени открытого состояния симистора. Чем большее время симистор открыт, тем большая мощность отдается в нагрузку. А так как симистор выключается в момент когда ток протекающий через симистор равен нулю, то задавать продолжительность открытия симистора будем в пределах половины периода. В начале положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Динистор замкнет цепь D1, C1, D2 и откроет симистор U1. Симистор остается открытым до конца полупериода. Время зарядки конденсатора задается параметрами цепочки R1, R2, C1.

Резистором R2 задаем время зарядки конденсатора, а соответственно и момент открытия динистора и симистора. То есть этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности.
