Опис

Радіоконструктор FM-радіоприймач YFM2

FM-радіоприймач — це захоплюючий конструктор для ентузіастів радіоелектроніки, який дозволяє зібрати функціонуючий FM-приймач власними руками. Пристрій має сучасний функціонал і підтримує FM-частоти від 76 до 108 МГц, забезпечуючи високу якість звуку та стабільний прийом сигналу. Конструктор стане чудовим вибором для навчання або як основа для створення індивідуальних радіопроєктів.

Особливості

Підтримка широкого діапазону FM-частот: 76–108 МГц для прийому більшості радіостанцій.
Зручне живлення: Працює від напруги 3,7–3,3 В, що забезпечує низьке енергоспоживання.
Стереозвук: Вихід забезпечує якісне стереозвучання, підходить для використання з навушниками із опором 32 Ом.
Підтримка функції пам'яті радіо: При наступному запуску автоматично повернеться до останнього вимкненого радіо та гучності.
Компактність: Усі компоненти зручно розміщені на платі, що робить монтаж простим навіть для початківців. Схема проста, легка у виготовленні та може нормально працювати без налагодження.
Навчальна цінність: Чудово підходить для розвитку навичок у паянні та розумінні принципів роботи радіоприймачів.

Переваги

Простота збирання: Кожен компонент позначений на друкованій платі, що зменшує ризик помилок під час складання.
Низьке енергоспоживання: Пристрій споживає лише 19 мА під час роботи, що забезпечує тривалий час роботи від акумулятора.
Можливість розширення: Конструктор можна модифікувати для інтеграції в більші проєкти.
Якісні компоненти: Використовуються надійні елементи, включаючи електролітичні конденсатори 100 мкФ/16 В та кварцові генератори 32,768 кГц.

Призначення пристрою

FM-радіоприймач створений для прийому та прослуховування радіостанцій у діапазоні частот 76–108 МГц. Призначений для навчання основам електроніки та використання в аматорських проєктах.

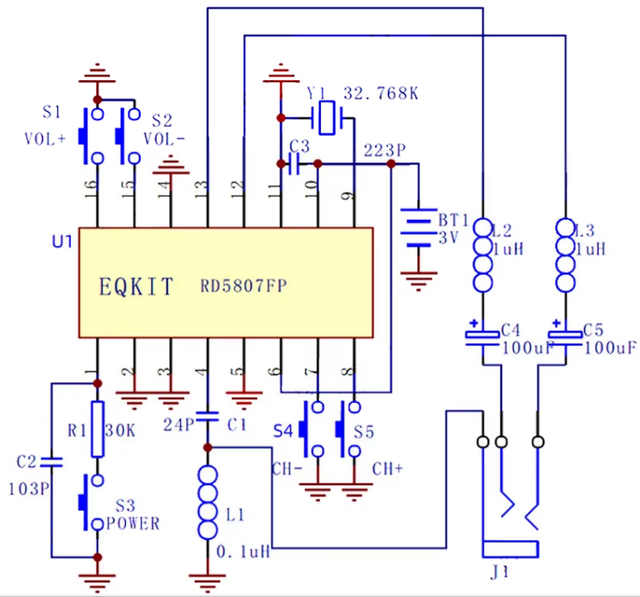

Схема та компоненти

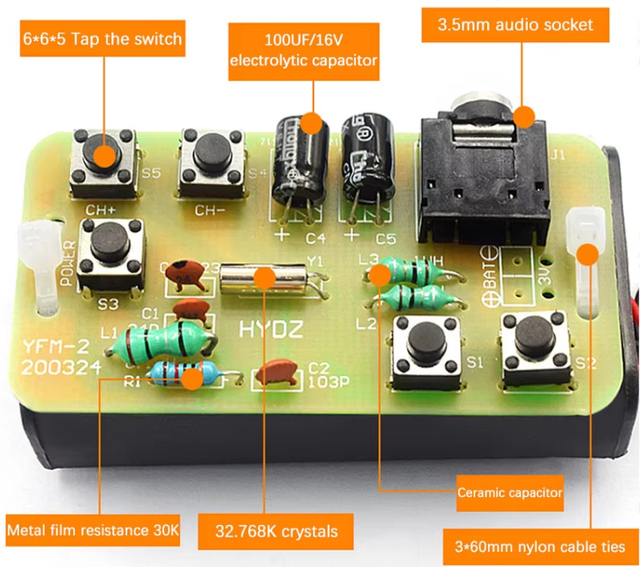

Елементи схеми:
- Електролітичний конденсатор: 100 мкФ/16 В.
- Кварцовий генератор: 32,768 кГц.
- Металоплівковий резистор: 30 кОм.
- Аудіороз'єм: 3,5 мм стерео.
- Кнопки керування: 6×6×5 мм (Power, CH+, CH-, Vol+, Vol-).

Технічні характеристики

Радіочастотний діапазон: 76–108 МГц.
Робоча напруга: 3,7–3,3 В.
Споживаний струм: 19 мА.
Опір навушників: 32 Ом.
Елементи плати: електролітичні конденсатори, кварцові генератори, кнопки 6×6×5 мм, 3,5 мм аудіороз'єм.

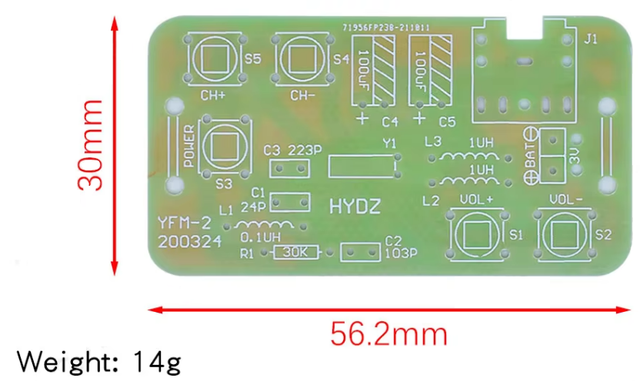

Розмір плати: 56,2 x 30 мм.

Інструкція з експлуатації

Збирання: Дотримуйтесь схеми монтажу на друкованій платі.
1. Опір та індуктивність є частиною позитивного та негативного полюсів, але щоб розрізняти величину значення, поставте відповідну позицію на плату
2. Довгий висновок електролітичного конденсатора позитивний; вигин лінії, що лежить на платі, виглядає красивіше
3. Керамічний конденсатор, кварцовий генератор, кнопки незалежно від напрямку, ємність для розрізнення ємності, кнопки для положення
4. Позитивний полюс акумуляторного відсіку червоний, негативний полюс чорний, може бути трохи коротшим.
5. Для фіксації відсіку батареї використовується кабельні стяжки.
Підключення живлення: Використовуйте акумулятор або зовнішнє джерело живлення в межах 3,3–3,7 В.

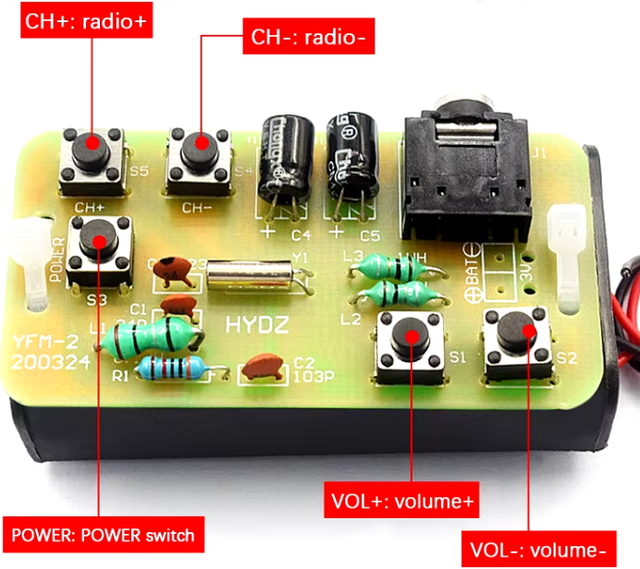

Налаштування: Вмикайте пристрій за допомогою кнопки Power. Вибір радіостанцій здійснюється кнопками CH+, CH-. Регулювання гучності — кнопками Vol+, Vol-.
Використання навушників: Підключіть навушники до 3,5 мм аудіороз'єму.
