Код: 06016

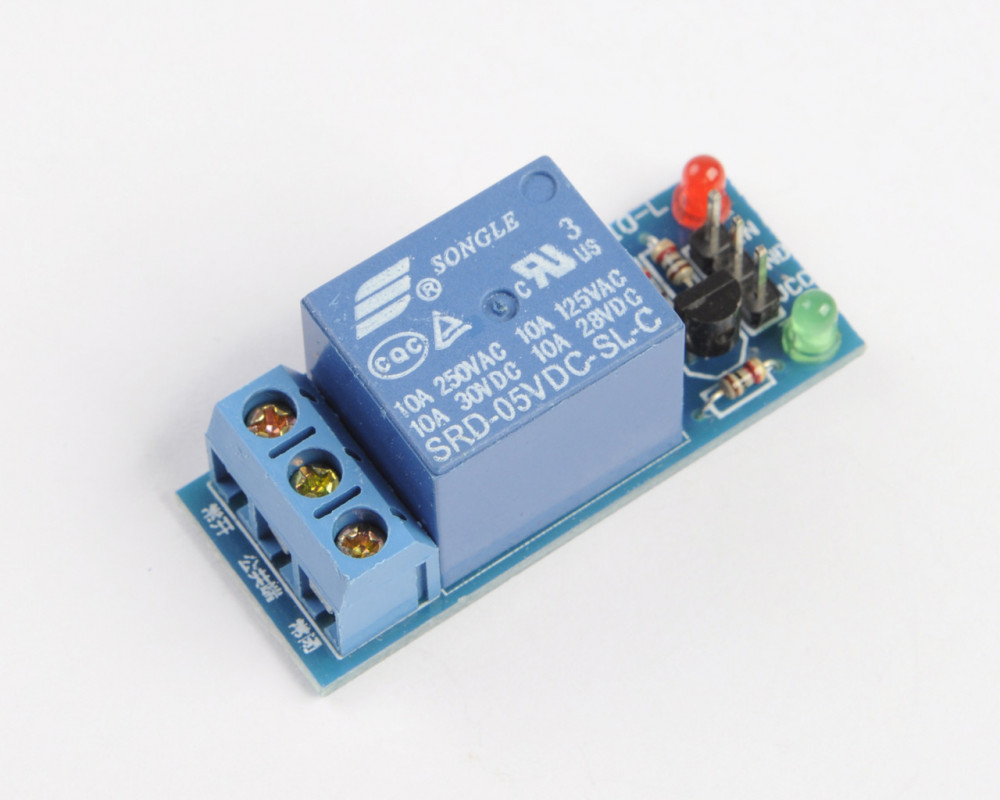

1-канальний модуль реле для Arduino 5V

Ціна за 1 шт.

26.00 грн

В
                                                                    наявності 78
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (78 шт).

Оптом і в роздріб

Оптові ціни

22.70 грн./шт.

при замовленні від 10 шт.

18.50 грн./шт.

при замовленні від 50 шт.

Способи оплати Умови повернення Графік роботи

Опис

Описание:

1-канальный модуль реле 5V для Arduino PIC ARM AVR используется для управления различными приборами с большим входным током.
Для использования релейного модуля к нему нужно подключить коммутируемое устройство. Затем нужно подключить питание 5В к выводам VCC и GND модуля. Потом к управляющему выводу lN релейного модуля нужно подключить микроконтроллер, компьютер или другое управляющее устройство и приступать к работе.
Управление модулем осуществляется с помощью микроконтроллера, компьютера или другого микропроцессорного управляющего устройства. На плате модуля есть два светодиода ― красный и зеленый. Красный светодиод горит, когда к модулю подключено питание. Зеленый светодиод горит, когда на модуль подается управляющий сигнал и/или реле замкнуто.
Релейный модуль имеет два набора контактов – для подключения управляющего устройства (микроконтроллера, компьютера) и для подключения коммутируемых устройств:

для подключения релейного модуля к управляющему устройству и питанию используется колодка из трех штыревых контактов. Контакты GND и VCC для подключения питания 5 В постоянного тока, контакты lN и GND для подключения управляющего сигнала. Управляющий сигнал для данного реле 5 В постоянного тока;
для подключения к реле коммутируемых устройств на плате присутствует 3 контакта-зажима. На плате они обозначены китайскими кандзи.Если смотреть на модуль так, чтобы крнтакты питания и управления были справа, то контакты реле в порядке снизу-вверх NC, COM, NO.

Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей).

Характеристики:

рабочий ток реле: 15 – 20мА;
управляющее напряжение реле 5В;
реле высокого тока SRD-05VDC-SL-C AC250V 10A, AC125V 10A, DC30V 10A, DC28V 10A;
стандартный интерфейс, через который можно управлять релейным модулем с помощью контроллеров Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic или с компьютера;
габариты: 57 х 18 х 20 мм;
вес: 17 г.
