Модуль плата драйвера SG3525 ШІМ

Ціна за 1 шт.

63.00 грн

В
                                                                    наявності 10
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (10 шт).

Оптом і в роздріб

Оптові ціни

55.50 грн./шт.

при замовленні від 3 шт.

Способи оплати Умови повернення Графік роботи

Опис

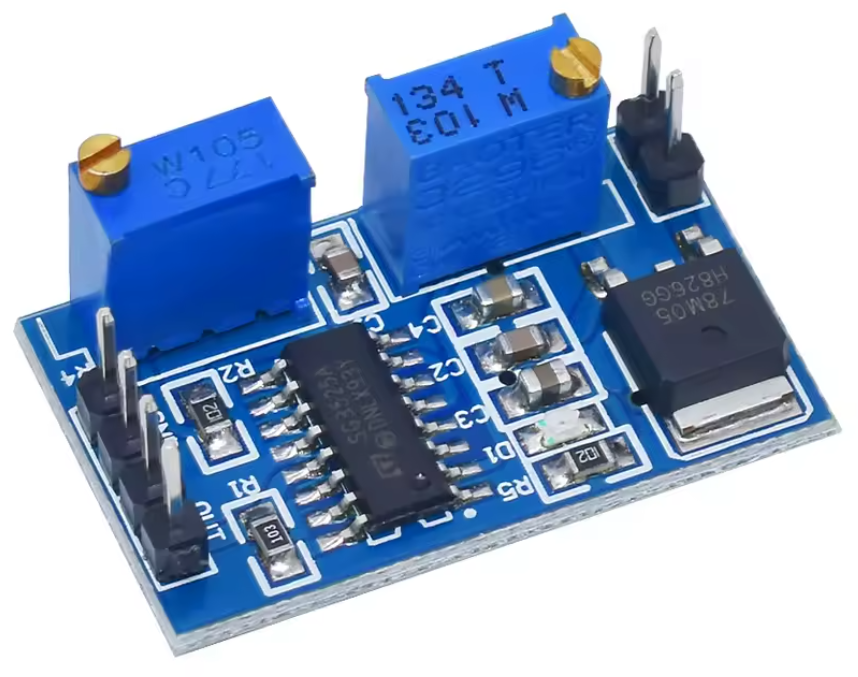

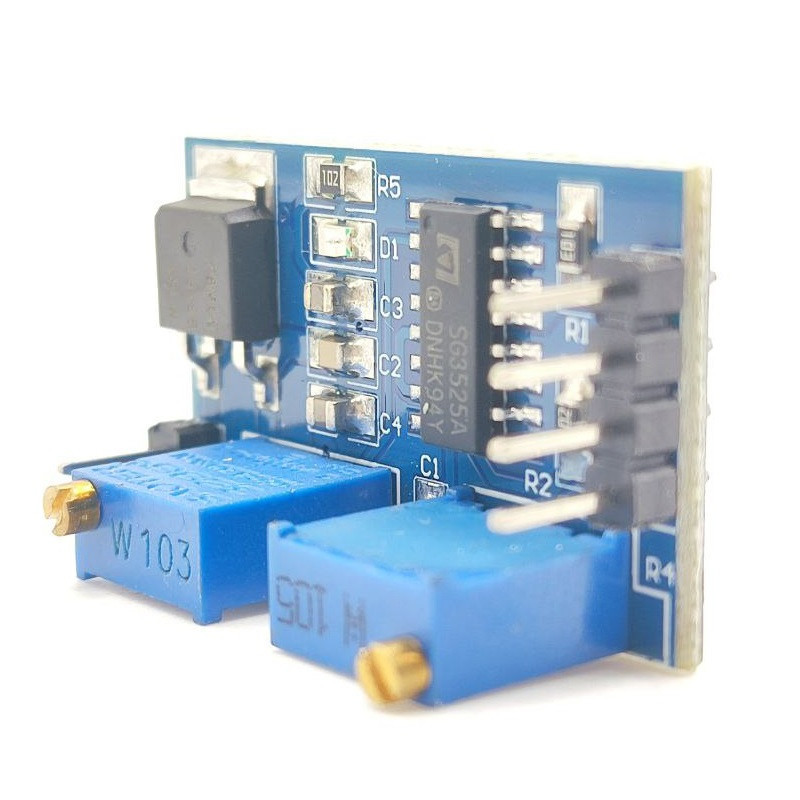

Модуль плата драйвера SG3525 ШІМ

Модуль плата драйвера SG3525 ШІМ — це універсальне рішення для генерації ШІМ-сигналів у широкому частотному діапазоні. Завдяки мікросхемі SG3525A, модуль підходить для використання в імпульсних джерелах живлення, інверторах та інших схемах, де потрібна стабільна та регульована ШІМ-генерація.

Особливості:
🔹 Інтегрована ШІМ-мікросхема SG3525A: Забезпечує стабільну генерацію імпульсів з точним керуванням.
🔹 Вбудований лінійний стабілізатор 78M05: Формує надійне опорне напруження 5 В для схеми.
🔹 Точне налаштування параметрів: Два потенціометри дозволяють незалежно регулювати частоту (R4) та робочий цикл (R3).
🔹 Широкий діапазон живлення: Модуль працює при напрузі від 8 до 12 В, що зручно для різних застосувань.
🔹 Вбудований індикатор живлення: Дозволяє візуально контролювати подачу живлення.
🔹 Компактний розмір: Розміри всього 31,6×18,9×14,6 мм дозволяють легко інтегрувати плату в будь-який проєкт.

Переваги:
✔ Широкий діапазон частот: від 100 Гц до 100 кГц
✔ Гнучке регулювання робочого циклу: від 0% до 100%
✔ Простота налаштування за допомогою прецизійних потенціометрів
✔ Вбудований стабілізатор живлення підвищує надійність
✔ Можливість використання в промислових і побутових системах

Застосування:
✅ Побудова імпульсних джерел живлення
✅ Керування ШІМ-регуляторами або драйверами
✅ Моделювання інверторів та інших силових схем
✅ Розробка лабораторних ШІМ-генераторів
✅ Навчальні стенди та експериментальні макети

Електрична принципова схема:

Технічні характеристики:
⚙️ Мікросхема керування: SG3525A
⚙️ Стабілізатор: 78M05
⚙️ Робоча напруга: 8 ~ 12 В
⚙️ Діапазон частот: 100 Гц ~ 100 кГц (регулюється)
⚙️ Робочий цикл: 0 ~ 100 % (регулюється)
⚙️ Вихідна амплітуда сигналу: 5 В
⚙️ Регулятори: R3 (робочий цикл), R4 (частота)
⚙️ Індикатор: світлодіод живлення
⚙️ Розмір: 31,6 мм × 18,9 ×14,6 мм

Комплектація:
📦 1 × Модуль ШІМ-драйвера на SG3525

Модуль плата драйвера SG3525 ШІМ — це простий, але ефективний засіб для створення стабільного та гнучко налаштованого ШІМ-сигналу в електронних системах будь-якої складності.
