Код: 23974

LED контролер CA-255 (AVT-255) для підсвічування 10-42 LED LCD TV

Ціна за 1 шт.

130.00 грн

В
                                                                    наявності 10
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (10 шт).

Оптом і в роздріб

Оптові ціни

112.60 грн./шт.

при замовленні від 3 шт.

Способи оплати Умови повернення Графік роботи

Опис

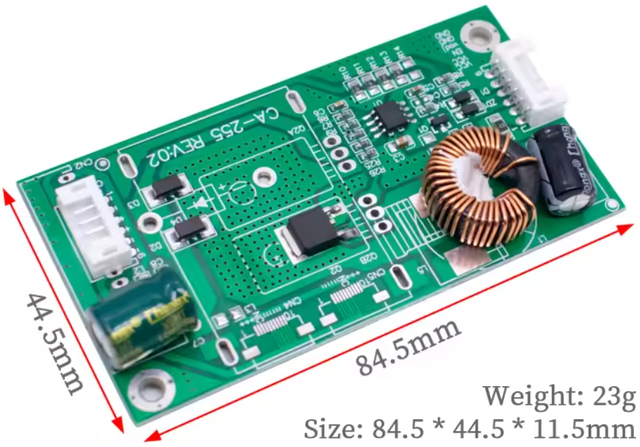

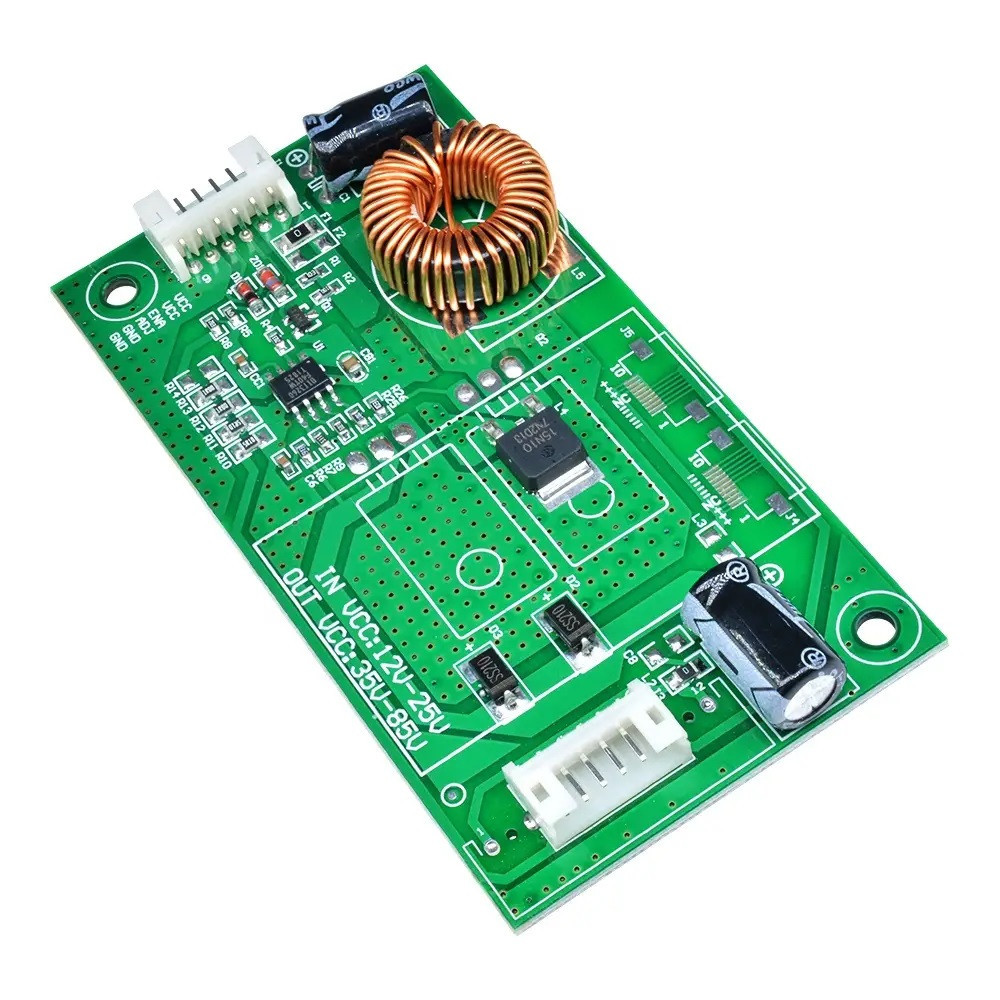

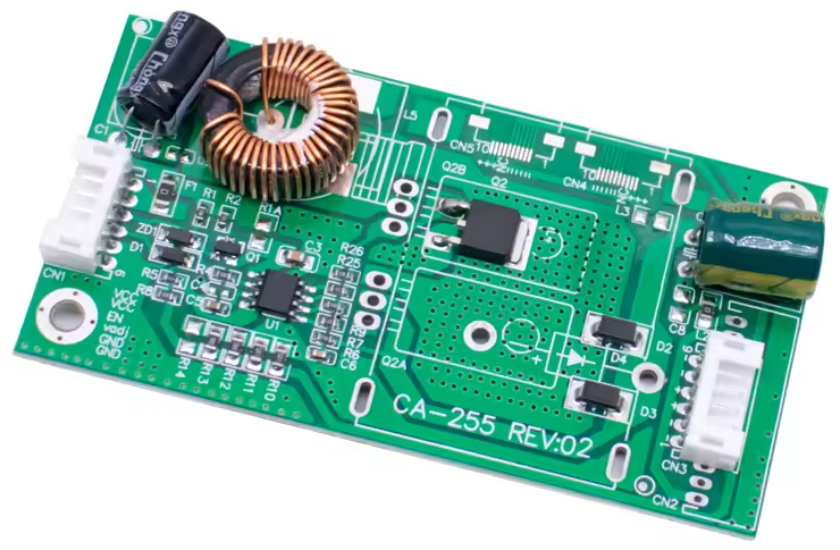

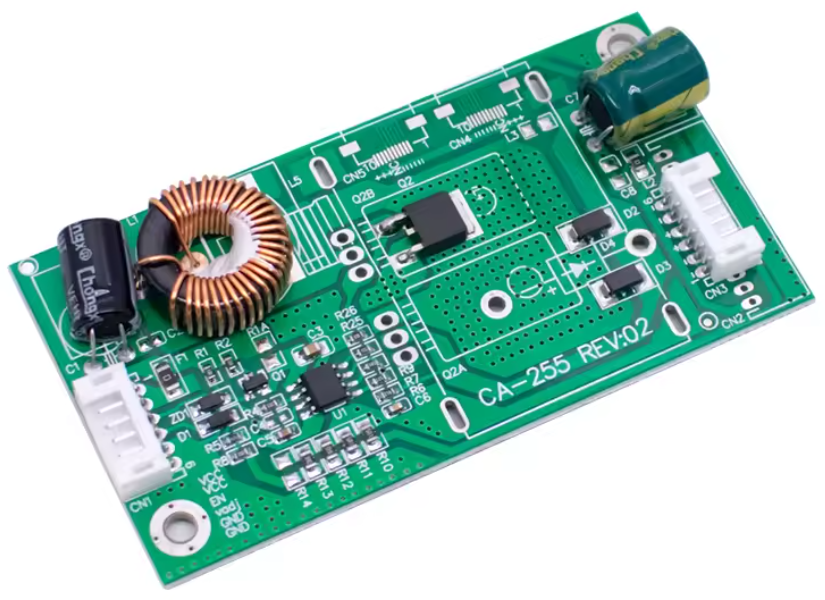

LED контролер CA-255 (AVT-255) для підсвічування 10-42" LED LCD TV

CA-255 — це універсальна підвищувальна плата постійного струму для підсвічування LED/LCD телевізорів розміром від 10 до 42 дюймів. Вона вирізняється стабільною роботою в широкому температурному діапазоні та сумісністю з більшістю сучасних дисплеїв. Плата забезпечує автоматичну адаптацію напруги та дозволяє зручно регулювати струм для різних панелей підсвічування, що робить її ідеальним рішенням як для ремонтників, так і для виробників.

Особливості:

🔹 Підвищувальний модуль із автоматичним регулюванням напруги відповідно до характеристик підсвічування (максимум — 88В).
🔹 Постійний вихідний струм: 480 мА, із можливістю регулювання в межах 10–1000 мА.
🔹 Широкий діапазон вхідної напруги: від 10.8В до 28В.
🔹 Універсальна сумісність із телевізорами 10–42 дюймів, включаючи LED та LCD моделі.
🔹 Мінімальний рівень шуму під час роботи (менше 3 дБ).
🔹 Робоча температура: від -40°C до +85°C, що дозволяє використовувати плату в екстремальних умовах.
🔹 Проста схема підключення: 1-2 – живлення, 3 – увімкнення/вимкнення, 4 – регулювання яскравості, 5-6 – заземлення.
🔹 Можливість ручного налаштування яскравості через зміну напруги на пін VADJ.
🔹 Високий ККД з енергонакопиченням — може застосовуватись у комп'ютерних моніторах.
🔹 Проста та швидка установка із підтримкою ручного регулювання відповідно до типу підсвітки.

Переваги:

✔ Сумісна з більшістю стандартів телевізорів, включно зі старими моделями.
✔ Підходить як для домашнього ремонту, так і для виробництва/модернізації техніки.
✔ Не потребує складних налаштувань — готова до використання.
✔ Дозволяє відновити несправну підсвітку без заміни всього модуля.
✔ Зменшує витрати на ремонт у порівнянні з повною заміною плати чи дисплея.

Застосування:

✅ Ремонт LED та LCD телевізорів із проблемами підсвітки.
✅ Переобладнання дисплеїв із несправним живленням LED-стрічок.
✅ Застосування в моніторах, рекламних панелях та інформаційних табло.
✅ Навчальні цілі для вивчення принципів роботи підвищувальних плат.
✅ Тестування та налагодження LED-стрічок і панелей.

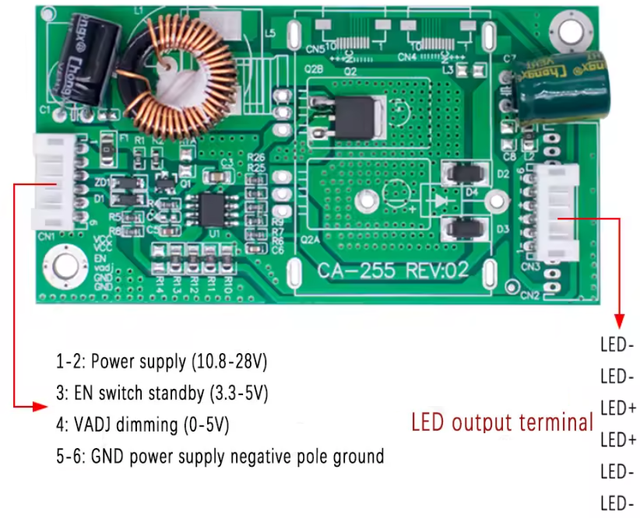

Опис інтерфейсів:

🔸 Піни 1-2: Вхід живлення 10.8–28В.
🔸 Пін 3: Увімкнення/вимкнення (EN, ~3.3В у ввімкненому стані).
🔸 Пін 4: VADJ – регулювання яскравості (через напругу).
🔸 Піни 5-6: GND – загальне заземлення.

Інструкція:

1️⃣ Перевірте правильність підключення полярності живлення.
2️⃣ Увімкніть живлення та переконайтесь у наявності напруги на пін LED+ (вона має бути вища за VCC).
3️⃣ Якщо немає підвищення напруги – перевірте наявність напруги на піні EN (~3.3В).
4️⃣ У вимкненому стані заміряйте опір між LED і GND – має бути менше 2 Ом.
5️⃣ Якщо все працює, але підсвітка слабка – встановіть максимальну яскравість пультом ДУ. Якщо ефекту немає – перевірте PDIM. Якщо напруга на ньому >4В — знизьте її або спробуйте від’єднати пін.

Технічні характеристики:

⚙️ Вхідна напруга: 10.8–28 В
⚙️ Вихідна напруга: автоматично до 88 В (в залежності від підсвітки)
⚙️ Вихідний струм: 480 мА (регульований 10–1000 мА)
⚙️ Діапазон підтримуваних дисплеїв: 10–42 дюймів
⚙️ Робоча температура: -40°C...+85°C
⚙️ Тип живлення: постійний струм
⚙️ Призначення: LED/LCD телевізори, дисплеї
⚙️ Інтерфейс керування: EN, VADJ, GND
⚙️ Режим регуляції: тільки постійний струм
⚙️ Обмеження: максимальна робоча напруга стрічки — 88 В

📝Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

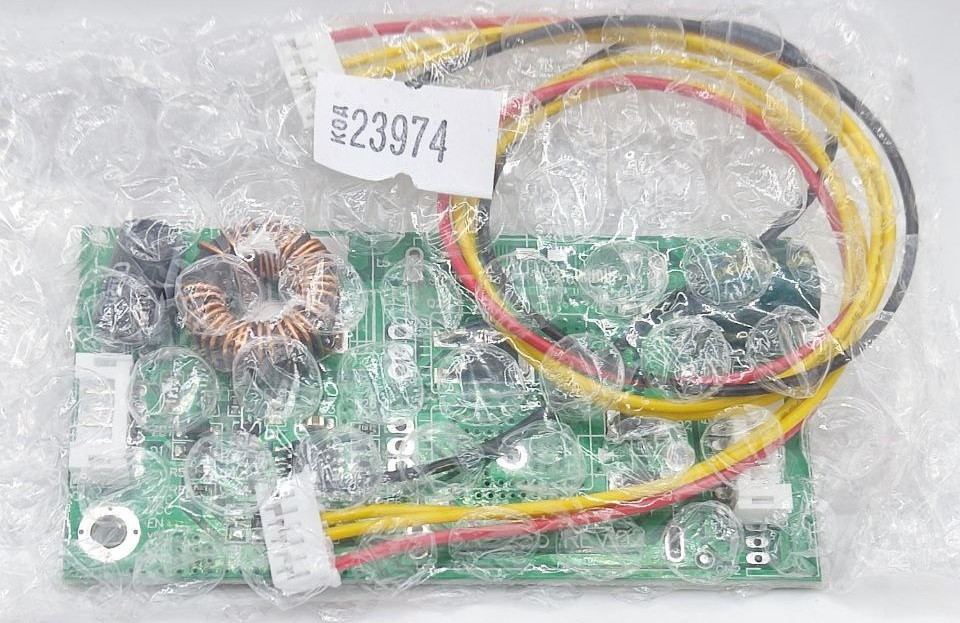

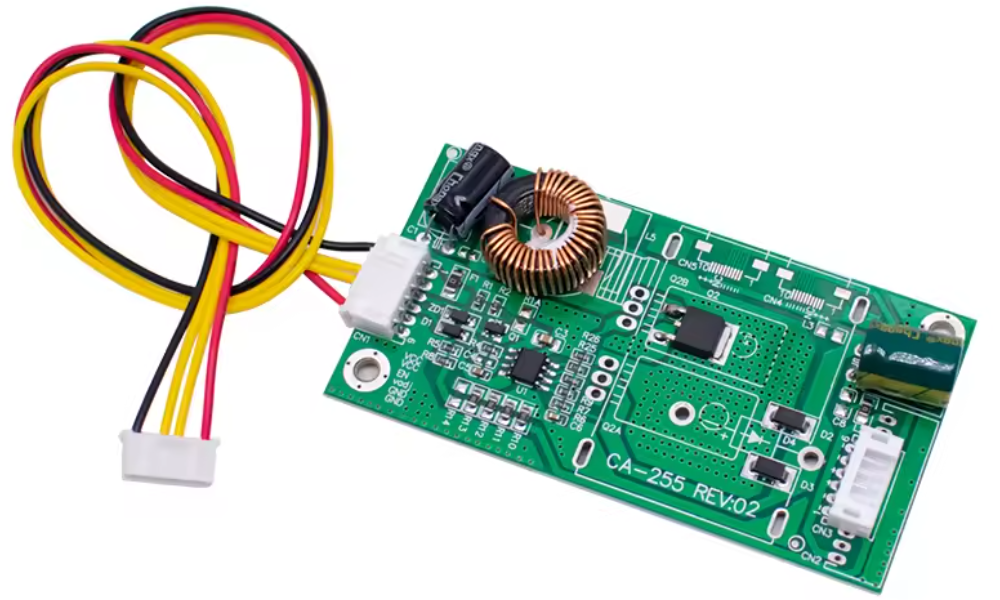

Комплектація:

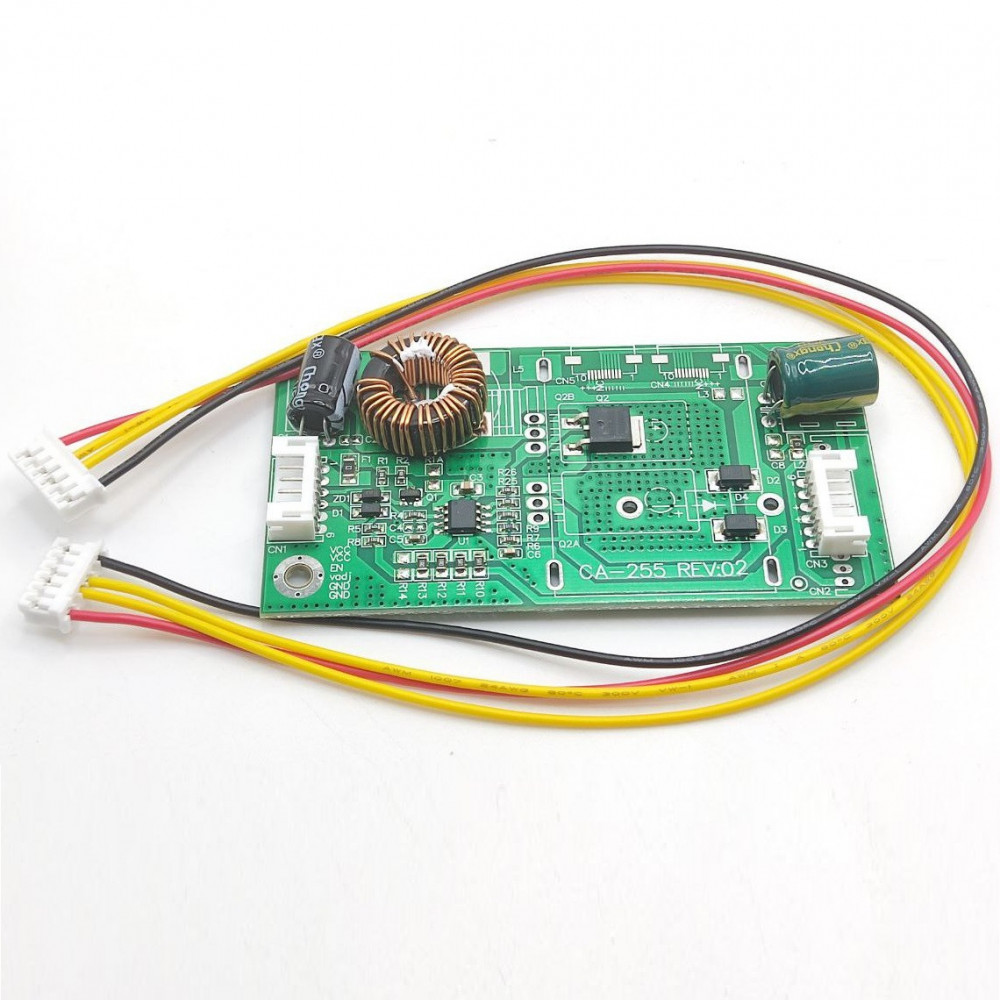

📦 Плата CA-255 — 1 шт

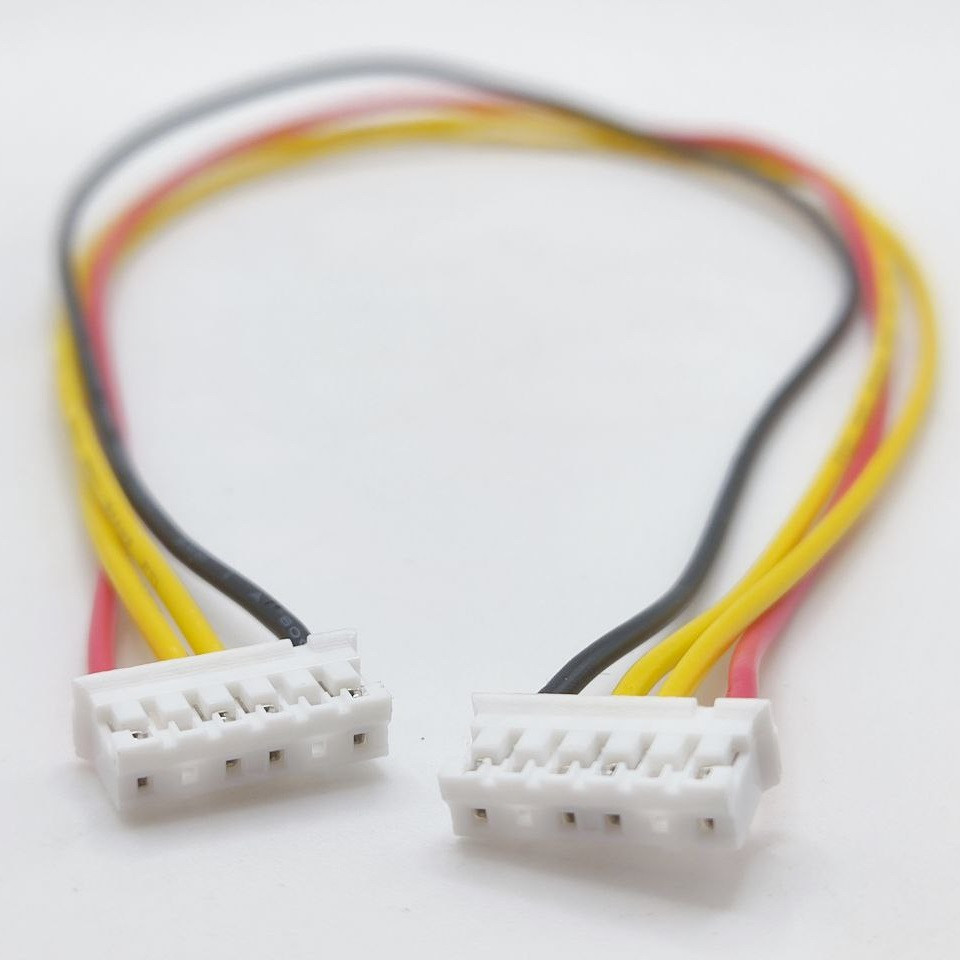

📦 Шлейф 4pin з конекторами (30 см) — 1 шт

Ця плата стане незамінним помічником для фахівців, які займаються обслуговуванням телевізійної техніки. Простота налаштування, висока сумісність і стабільна робота навіть у складних умовах робить CA-255 надійним вибором для відновлення підсвітки телевізорів і моніторів.
