Код: 23043
BMS контролер (плата захисту LiFePo4) 5S 16V 100A
Ціна за 1 шт.
185.00
грн
В
наявності 49
шт.
Оптом і в роздріб
Оптові ціни
Опис

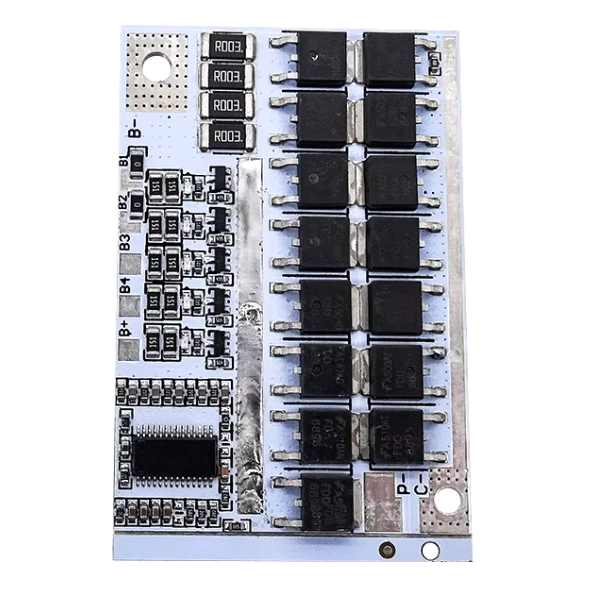

BMS контролер (плата захисту LiFePo4) 5S 16V 100A
BMS-контролер для LiFePO4 батарей на 5S 16V з максимальним струмом 100A забезпечує надійний захист акумулятора та збалансовану роботу осередків. Цей контролер спеціально розроблений для літій-залізо-фосфатних (LiFePO4) батарей, забезпечуючи безпеку та стабільну роботу.
Особливості:
- Підтримка балансу осередків: Забезпечує збалансоване використання та зарядку осередків для продовження терміну служби батареї.
- Комплексний захист: Захист від перезаряду, перерозряду, короткого замикання, перевантаження по струму та перегріву (опціонально).
- Оптимальна схема підключення: Має чітко позначені контактні майданчики для легкого підключення до осередків та зовнішніх пристроїв.
Переваги:
- Розширені функції захисту: Забезпечує стабільну та безпечну роботу завдяки захисту від перезаряду, короткого замикання та інших можливих ризиків.
- Компактність: Габарити 61×42×4 мм дозволяють легко інтегрувати контролер у різні системи зберігання енергії.
- Збалансованість: Струм балансування осередків 50 мА підтримує оптимальний рівень зарядки для всіх елементів батареї.

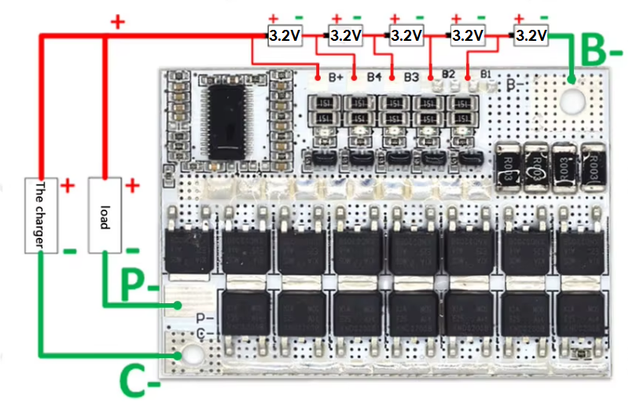

1) Метод підключення (див. схему підключення)
- Підключіть п'ять акумуляторних блоки послідовно відповідно до способу підключення акумулятора на схемі п'ятьох послідовних з'єднань.
- Підключіть анод зарядного пристрою до клеми C-захисної пластини, а катод навантаження до клеми P-.
- Підключіть зарядний пристрій та позитивний полюс навантаження до позитивного полюса п'ятьох послідовних акумуляторів.
- Ознайомтеся зі схемою п'ятипослідовного з'єднання, використовуйте п'ять дротів для розділення позитивних полюсів п'ятьох акумуляторних батарей з B+, B4, B3, В2 та В1.
- З'єднайте негативний електрод та B- з 5 рядів батарей.
- Після того, як всі дроти підключені відповідно до схеми електропроводки спліттера, перевірте правильність підключення, тільки після цього можна приступати до експлуатації.
- Під час використання на платі захисту горить індикатор, що вказує на те, що відповідна акумуляторна батарея знаходиться в рівномірно збалансованому робочому стані (тобто батарея не збалансована).

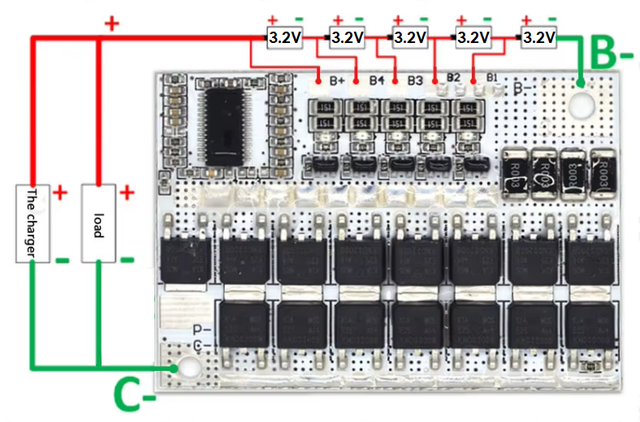

2) Метод вхідного розведення (див. схему 5-провідного вхідного розведення)
- Підключіть п'ять акумуляторних блоки послідовно відповідно до способу підключення акумулятора, показаного на схемі п'ятьох послідовних з'єднань.
- З'єднайте негативний полюс зарядного пристрою та негативний полюс навантаження та підвіску C-, P-.
- Підключіть зарядний пристрій та позитивний полюс навантаження до позитивного полюса п'ятьох послідовних акумуляторів.
- Відповідно до схеми підключення 5-х послідовних портів використовуйте 5 дротів для підсумовування позитивних полюсів 5 акумуляторних батарей у наступному порядку: B+, B4, B3, В2 та В1.
- З'єднайте негативний електрод і B-п'ять рядів батарей.
- Після того, як всі дроти підключені відповідно до схеми підключення чотирьох послідовних портів, перевірте правильність підключення та підтвердіть її, тільки після цього можна розпочинати експлуатацію.
- Під час використання на платі захисту горить індикатор, що вказує на те, що відповідна акумуляторна батарея знаходиться в рівномірно збалансованому робочому стані (тобто батарея не збалансована).
Послідовна концентрична схема електропроводки
Застосування:
- Системи зберігання енергії на основі LiFePO4 акумуляторів
- Акумуляторні блоки для електротранспорту
- Інтеграція у системи безперебійного живлення (UPS)
Технічні характеристики:
- Тип АКБ: LiFePO4 (літій-залізо-фосфатний)
- Число осередків: 5S (для LiFePO4)
- Струм балансування: 50 мА
- Робочий струм: 100 A
- Функції захисту: Перезаряд (3,61 ... 3,69 В), перерозряд (2,27 ... 2,43 В), коротке замикання, перевантаження по струму, перегрів (опціонально)
- Час спрацьовування захисту: Перезаряд — 1,5…2,5 с, Перерозряд — 0,5…1,5 с
- Розміри: 61×42×4 мм
Комплектація:
- 1 * BMS-контролер 5S 16V 100A LiFePO4
BMS-контролер для LiFePO4 на 5S 16V 100A є відмінним рішенням для систем, які потребують надійного захисту та балансування акумуляторів. Завдяки своїм розширеним функціям захисту та компактним розмірам, він є ідеальним вибором для безпечної експлуатації LiFePO4 батарей.
