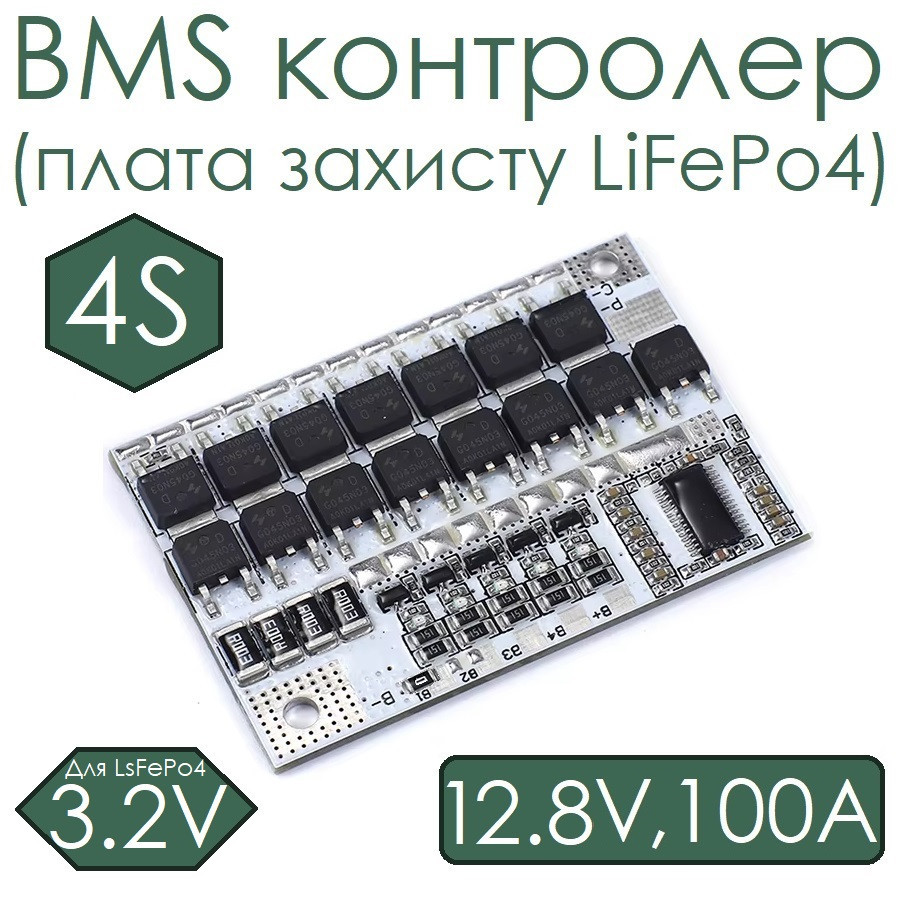

BMS контролер (плата захисту LiFePo4) 4S 12.8V 100A

Опис

BMS контролер (плата захисту LiFePo4) 4S 12.8V 100A

BMS-контролер для LiFePO4 батарей на 4S 12.8V з максимальним струмом 100A забезпечує надійний захист акумулятора та збалансовану роботу осередків. Цей контролер спеціально розроблений для літій-залізо-фосфатних (LiFePO4) батарей, забезпечуючи безпеку та стабільну роботу.

Особливості:

• Підтримка балансу осередків: Забезпечує збалансоване використання та зарядку осередків для продовження терміну служби батареї.
• Комплексний захист: Захист від перезаряду, перерозряду, короткого замикання, перевантаження по струму та перегріву (опціонально).

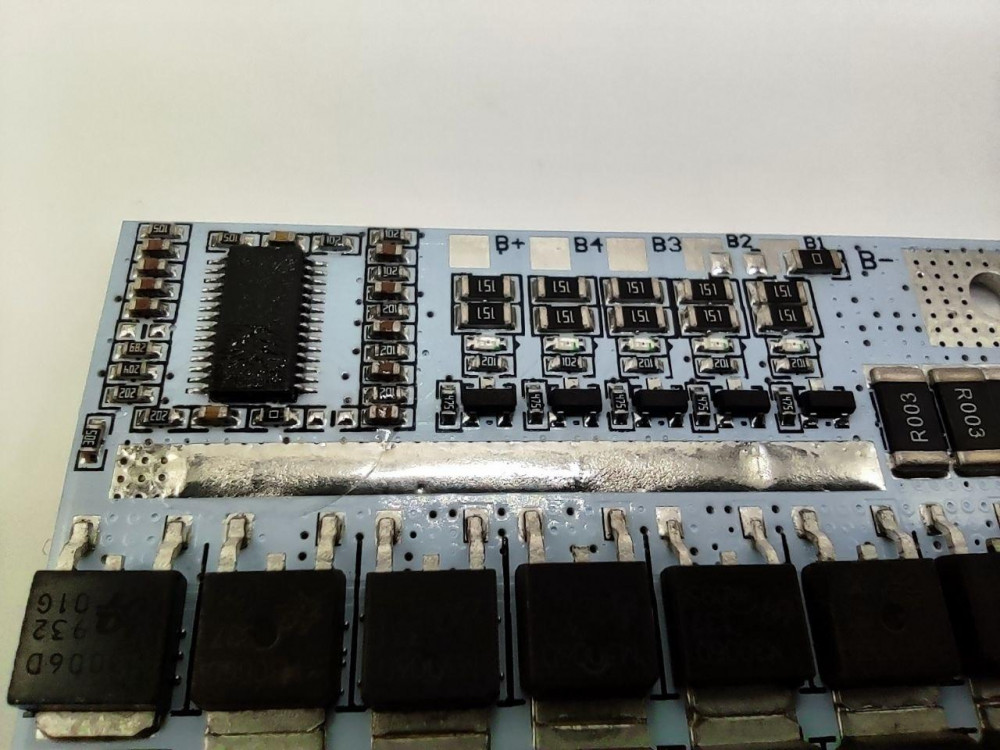

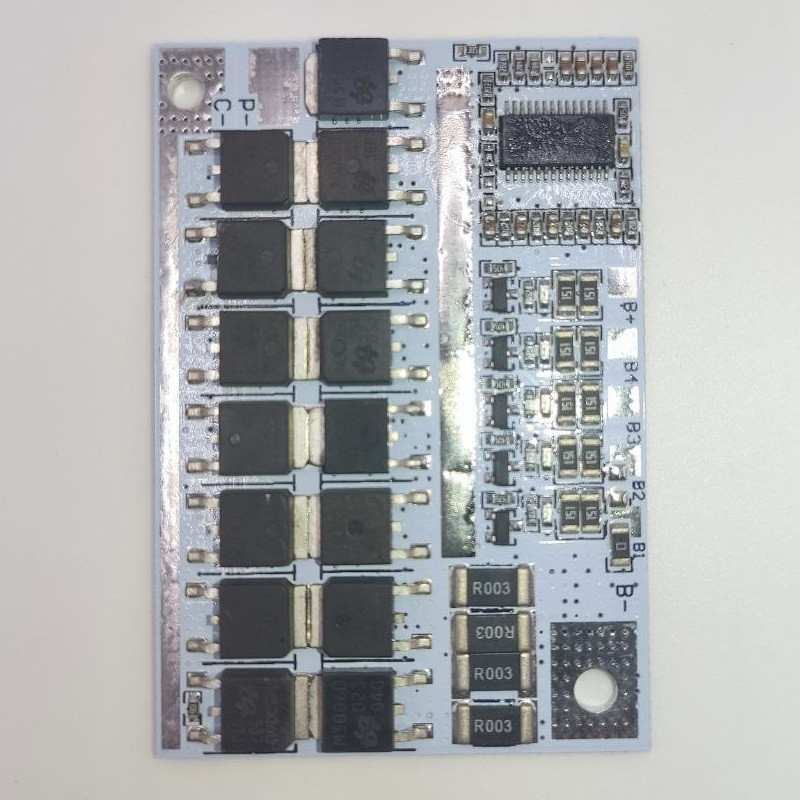

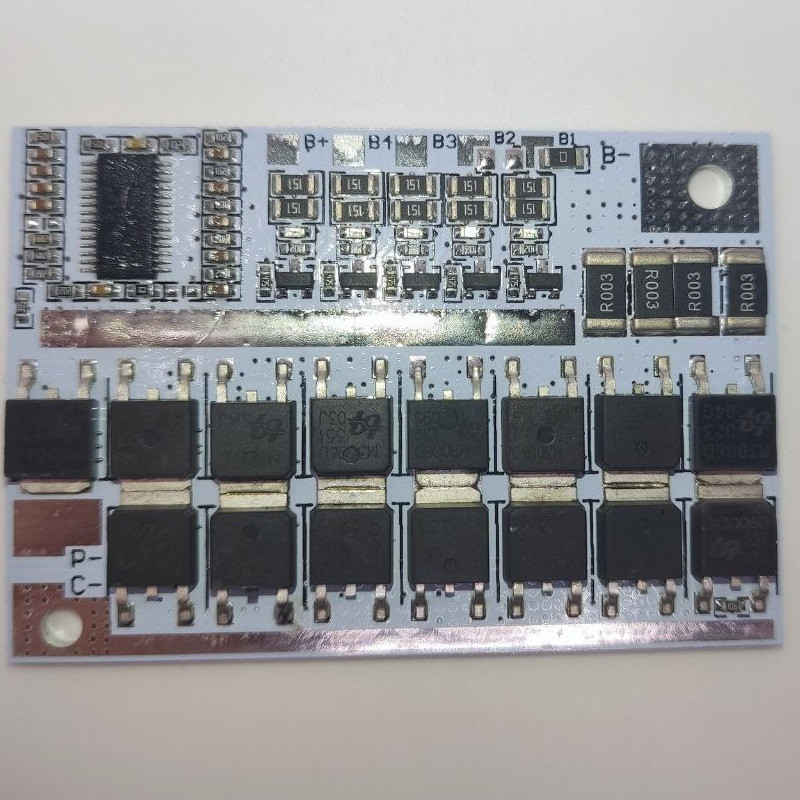

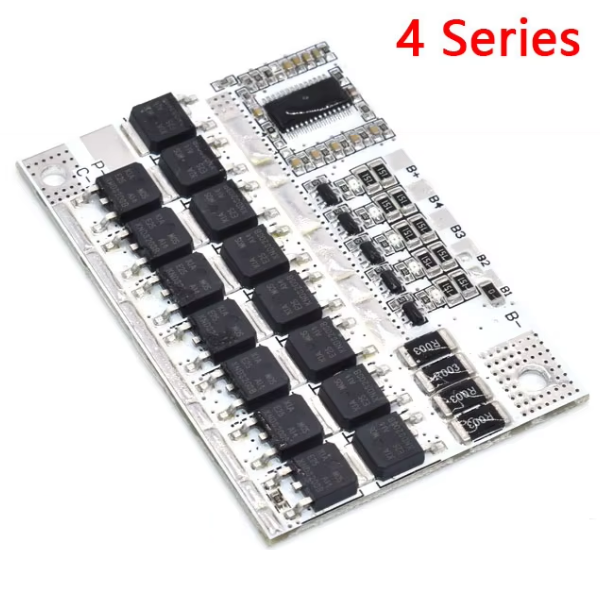

• Оптимальна схема підключення: Має чітко позначені контактні майданчики для легкого підключення до осередків та зовнішніх пристроїв.

Переваги:

1. Розширені функції захисту: Забезпечує стабільну та безпечну роботу завдяки захисту від перезаряду, короткого замикання та інших можливих ризиків.
2. Компактність: Габарити 61×42×4 мм дозволяють легко інтегрувати контролер у різні системи зберігання енергії.
3. Збалансованість: Струм балансування осередків 50 мА підтримує оптимальний рівень зарядки для всіх елементів батареї.

1) Метод підключення (див. схему підключення)

1. Підключіть чотири акумуляторні блоки послідовно відповідно до способу підключення акумулятора на схемі чотирьох послідовних з'єднань.
2. Підключіть анод зарядного пристрою до клеми C-захисної пластини, а катод навантаження до клеми P-.
3. Підключіть зарядний пристрій та позитивний полюс навантаження до позитивного полюса чотирьох послідовних акумуляторів.
4. Ознайомтеся зі схемою чотирипослідовного з'єднання, використовуйте чотири дроти для розділення позитивних полюсів чотирьох акумуляторних батарей з B+, B4, B3, В2.
5. З'єднайте негативний електрод та B- з 4 рядів батарей. B1 і B- закоротіть.
6. Після того, як всі дроти підключені відповідно до схеми електропроводки спліттера, перевірте правильність підключення, тільки після цього можна приступати до експлуатації.
7. Під час використання на платі захисту горить індикатор, що вказує на те, що відповідна акумуляторна батарея знаходиться в рівномірно збалансованому робочому стані (тобто батарея не збалансована).

2) Метод вхідного розведення (див. схему 4-провідного вхідного розведення)

1. Підключіть чотири акумуляторні блоки послідовно відповідно до способу підключення акумулятора, показаного на схемі чотирьох послідовних з'єднань.
2. З'єднайте негативний полюс зарядного пристрою та негативний полюс навантаження та підвіску C-, P-.
3. Підключіть зарядний пристрій та позитивний полюс навантаження до позитивного полюса чотирьох послідовних акумуляторів.
4. Відповідно до схеми підключення 4-х послідовних портів використовуйте 4 дроти для підсумовування позитивних полюсів 4 акумуляторних батарей у наступному порядку: B+, B4, B3, В2.
5. З'єднайте негативний електрод і B-чотири ряди батарей. B1 і B- закоротіть.
6. Після того, як всі дроти підключені відповідно до схеми підключення чотирьох послідовних портів, перевірте правильність підключення та підтвердіть її, тільки після цього можна розпочинати експлуатацію.
7. Під час використання на платі захисту горить індикатор, що вказує на те, що відповідна акумуляторна батарея знаходиться в рівномірно збалансованому робочому стані (тобто батарея не збалансована).

Послідовна концентрична схема електропроводки

Застосування:

• Системи зберігання енергії на основі LiFePO4 акумуляторів
• Акумуляторні блоки для електротранспорту
• Інтеграція у системи безперебійного живлення (UPS)

Технічні характеристики:

• Тип АКБ: LiFePO4 (літій-залізо-фосфатний)
• Число осередків: 4S (для LiFePO4)
• Струм балансування: 50 мА
• Робочий струм: 100 A
• Функції захисту: Перезаряд (3,61 ... 3,69 В), перерозряд (2,27 ... 2,43 В), коротке замикання, перевантаження по струму, перегрів (опціонально)
• Час спрацьовування захисту: Перезаряд — 1,5…2,5 с, Перерозряд — 0,5…1,5 с
• Розміри: 61×42×4 мм

Комплектація:

• 1 * BMS-контролер 4S 12.8V 100A LiFePO4

BMS-контролер для LiFePO4 на 4S 12.8V 100A є відмінним рішенням для систем, які потребують надійного захисту та балансування акумуляторів. Завдяки своїм розширеним функціям захисту та компактним розмірам, він є ідеальним вибором для безпечної експлуатації LiFePO4 батарей.
