BMS контролер (плата захисту LiFePo4) 3S 9.6V 100A

Ціна за 1 шт.

185.00 грн

В
                                                                    наявності 2
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (2 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

BMS контролер (плата захисту LiFePo4) 3S 9.6V 100A

BMS-контролер для LiFePO4 батарей на 3S 9.6V з максимальним струмом 100A забезпечує надійний захист акумулятора та збалансовану роботу осередків. Цей контролер спеціально розроблений для літій-залізо-фосфатних (LiFePO4) батарей, забезпечуючи безпеку та стабільну роботу.

Особливості:

Підтримка балансу осередків: Забезпечує збалансоване використання та зарядку осередків для продовження терміну служби батареї.
Комплексний захист: Захист від перезаряду, перерозряду, короткого замикання, перевантаження по струму та перегріву (опціонально).

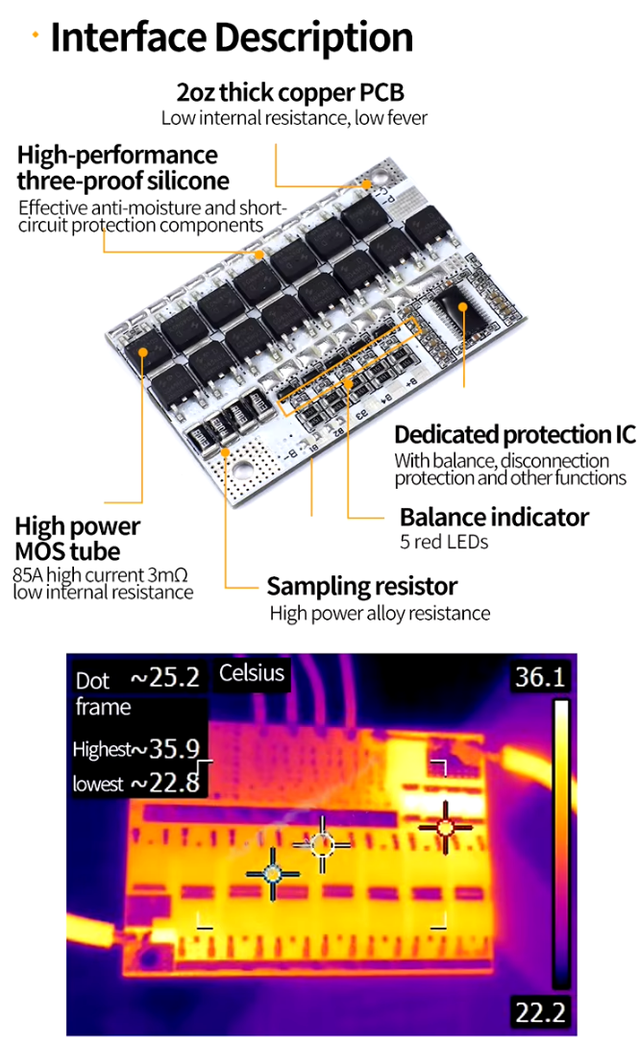

Оптимальна схема підключення: Має чітко позначені контактні майданчики для легкого підключення до осередків та зовнішніх пристроїв.

Переваги:

Розширені функції захисту: Забезпечує стабільну та безпечну роботу завдяки захисту від перезаряду, короткого замикання та інших можливих ризиків.

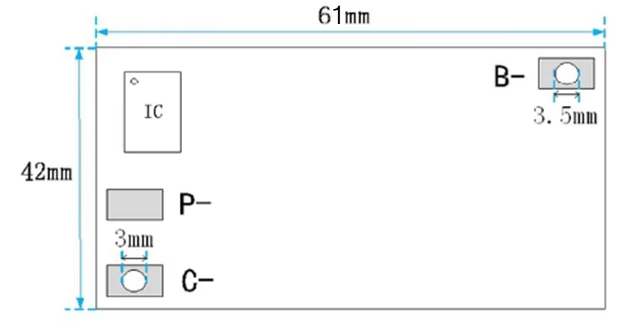

Компактність: Габарити 61×42×4 мм дозволяють легко інтегрувати контролер у різні системи зберігання енергії.
Збалансованість: Струм балансування осередків 50 мА підтримує оптимальний рівень зарядки для всіх елементів батареї.

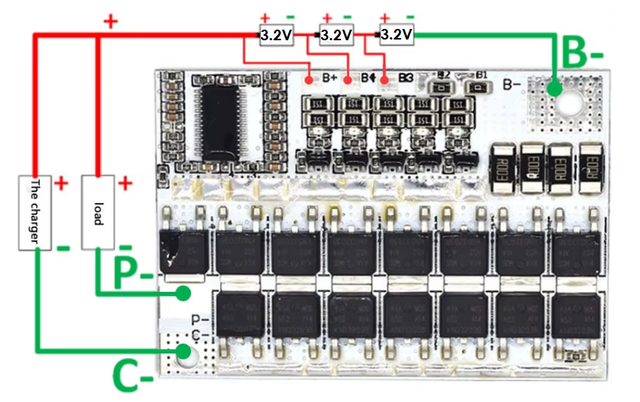

1) Метод підключення (див. схему підключення)

Підключіть три акумуляторні блоки послідовно відповідно до способу підключення акумулятора на схемі трьох послідовних з'єднань.
Підключіть анод зарядного пристрою до клеми C-захисної пластини, а катод навантаження до клеми P-.
Підключіть зарядний пристрій та позитивний полюс навантаження до позитивного полюса трьох послідовних акумуляторів.
Ознайомтеся зі схемою трипослідовного з'єднання, використовуйте три дроти для розділення позитивних полюсів трьох акумуляторних батарей з B+, B4, B3.
З'єднайте негативний електрод та B- з 3 рядів батарей. B1, B2 і B-закоротіть.
Після того, як всі дроти підключені відповідно до схеми електропроводки спліттера, перевірте правильність підключення, тільки після цього можна приступати до експлуатації.
Під час використання на платі захисту горить індикатор, що вказує на те, що відповідна акумуляторна батарея знаходиться в рівномірно збалансованому робочому стані (тобто батарея не збалансована).

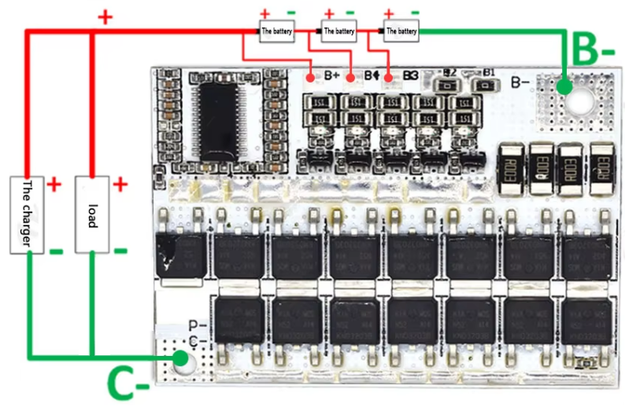

2) Метод вхідного розведення (див. схему 3-провідного вхідного розведення)

Підключіть три акумуляторні блоки послідовно відповідно до способу підключення акумулятора, показаного на схемі трьох послідовних з'єднань.
З'єднайте негативний полюс зарядного пристрою та негативний полюс навантаження та підвіску C-, P-.
Підключіть зарядний пристрій та позитивний полюс навантаження до позитивного полюса трьох послідовних акумуляторів.
Відповідно до схеми підключення 3-х послідовних портів використовуйте 3 дроти для підсумовування позитивних полюсів 3 акумуляторних батарей у наступному порядку: B+, B4, B3.
З'єднайте негативний електрод і B-три ряди батарей. B1, B2 і B-закоротіть.
Після того, як всі дроти підключені відповідно до схеми підключення трьох послідовних портів, перевірте правильність підключення та підтвердіть її, тільки після цього можна розпочинати експлуатацію.
Під час використання на платі захисту горить індикатор, що вказує на те, що відповідна акумуляторна батарея знаходиться в рівномірно збалансованому робочому стані (тобто батарея не збалансована).

Послідовна концентрична схема електропроводки

Застосування:

Системи зберігання енергії на основі LiFePO4 акумуляторів
Акумуляторні блоки для електротранспорту
Інтеграція у системи безперебійного живлення (UPS)

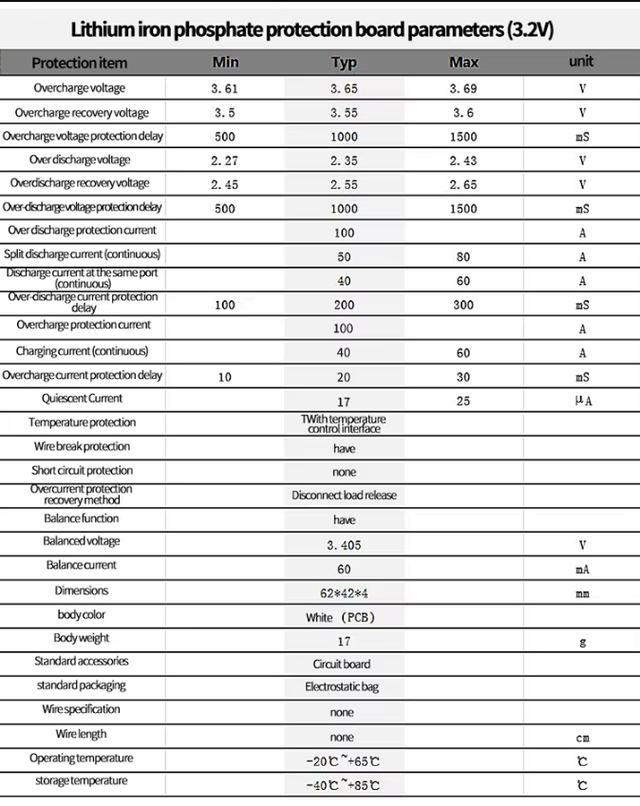

Технічні характеристики:

Тип АКБ: LiFePO4 (літій-залізо-фосфатний)
Число осередків: 3S (для LiFePO4)
Струм балансування: 50 мА
Робочий струм: 100 A
Функції захисту: Перезаряд (3,61 ... 3,69 В), перерозряд (2,27 ... 2,43 В), коротке замикання, перевантаження по струму, перегрів (опціонально)
Час спрацьовування захисту: Перезаряд — 1,5…2,5 с, Перерозряд — 0,5…1,5 с
Розміри: 61×42×4 мм

Комплектація:

1 * BMS-контролер NA697 3S-100A LiFePO4

BMS-контролер для LiFePO4 на 3S 9.6V 100A є відмінним рішенням для систем, які потребують надійного захисту та балансування акумуляторів. Завдяки своїм розширеним функціям захисту та компактним розмірам, він є ідеальним вибором для безпечної експлуатації LiFePO4 батарей.
