Код: 23787

2.42" OLED дисплей 128x64 модуль SSD1309 I2C інтерфейс (біле підсвічування)

Ціна за 1 шт.

480.00 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

2.42" OLED дисплей 128x64 модуль SSD1309 SPI/I2C інтерфейс (біле підсвічування)

Яскравий та чіткий 2.42" OLED дисплей із роздільною здатністю 128x64 пікселів та драйвером SSD1309 — це ідеальне рішення для візуалізації інформації у DIY-проєктах, пристроях із мікроконтролерами та промислових системах. Підтримка інтерфейсів I2C та SPI дозволяє зручно інтегрувати дисплей до будь-яких сучасних схем. Завдяки білим символам на чорному фоні зображення виглядає контрастно і легко читається навіть при поганому освітленні.

Особливості:
🔹 Драйвер SSD1309 — надійне керування OLED матрицею з високою ефективністю.
🔹 Роздільна здатність 128x64 пікселів — відображення графіки та тексту з високою деталізацією.
🔹 Підтримка IIC та SPI — перемикання між інтерфейсами через резистори R9, R8.
🔹 Попередньо налаштований на SPI — з можливістю перепайки для IIC.
🔹 Інтерфейс I2C (SCK, SDA) — проста інтеграція з Arduino, ESP32, STM32 та ін.
🔹 Контрастне біле зображення на чорному фоні — чудова видимість.
🔹 Діагональ 2.42 дюйма — зручний розмір для багатьох застосувань.
🔹 Пластикова коробка у комплекті — зручне зберігання та захист.

Переваги:
✔ Можливість вибору інтерфейсу SPI/I2C для гнучкого підключення.
✔ Яскравий OLED дисплей з низьким енергоспоживанням.
✔ Надійна робота навіть у складних умовах.
✔ Простий монтаж та підключення.
✔ Універсальність використання з різними контролерами.

Позначка	Символ	Значення
1	GND	Живлення (мінус)
2	VCC	Живлення 3.3В
3	SCL	SPI/I²C лінія тактування
4	SDA	SPI/I²C лінія даних
5	RES	Контакт скидання екрана OLED (за замовчуванням не підключається)
6	DC	SPI вибір між даними та командами
7	CS	Вибір SPI-чіпа, активний низьким рівнем. Коли не використовується — можна залишити непідключеним

На русском:

Обозначение	Символ	Значение
1	GND	Питание (минус)
2	VCC	Питание 3.3В
3	SCK(L)	Линия тактирования SPI/I²C
4	SDA	Линия данных SPI/I²C
5	RES	Контакт сброса OLED-экрана (по умолчанию можно не подключать)
6	DC	SPI переключение между данными и командами
7	CS	Выбор SPI-чипа, активен при низком уровне. Если не используется — можно оставить неподключенным

Застосування:
🔸 Системи моніторингу та індикації.
🔸 Портативні електронні пристрої.
🔸 DIY-проєкти на Arduino або ESP.
🔸 Промислова електроніка.
🔸 Годинники, таймери, контролери, датчики.

Технічні характеристики:
⚙️ Драйвер: SSD1309
⚙️ Роздільна здатність: 128 x 64
⚙️ Інтерфейс: SPI (налаштований), можливість IIC (через перемичку резисторів R9, R10, R12)
⚙️ Кольори символів: білі
⚙️ Колір підсвічування/фону: чорний
⚙️ Тип монтажу: стандартне підключення через виводи
⚙️ Діагональ дисплею: 2.42 дюйма

Комплектація:

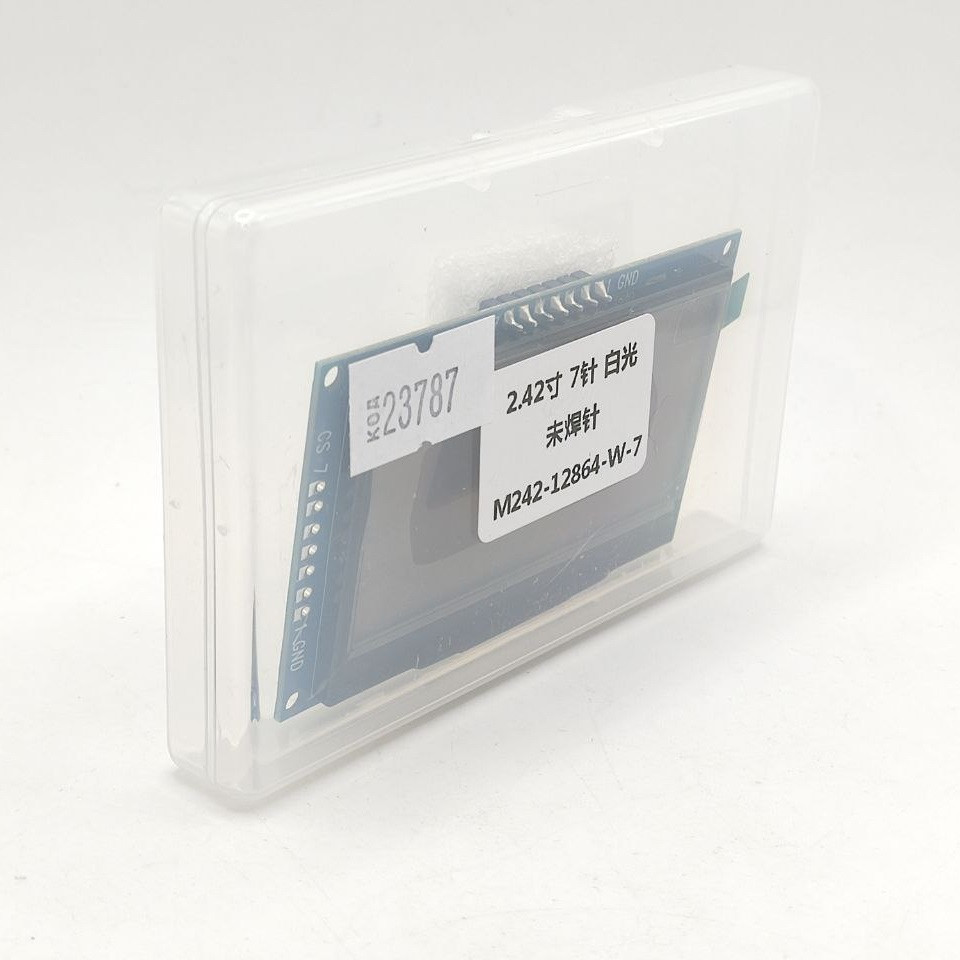

📦 1 x Дисплей 2.42" OLED SSD1309
📦 1 x Пластикова коробка для зберігання

Цей дисплей поєднує в собі чудову якість зображення, гнучкість підключення та зручність використання — чудовий вибір для розробників і майстрів електроніки.
